Коллектор впускной im9119-02

← Винт ic9453-01 Шланг воздухозаборный ic9288 →

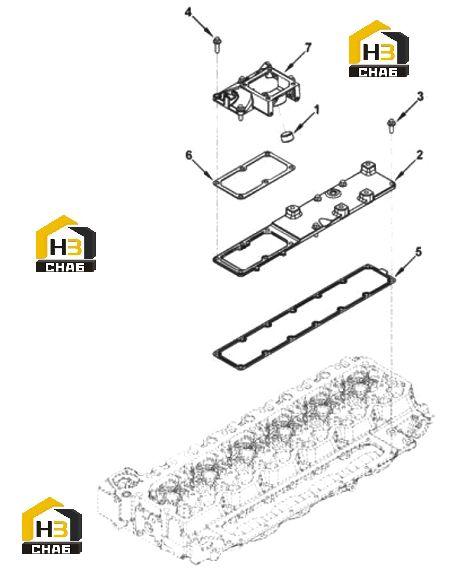

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:4933532

Комплект:1

Примечание:3/4 NPT

№ на схеме:2

Наименование:CARD

Каталожный номер:3864483

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:3918109

Комплект:4

Примечание:M8 x 1.25 x 25

№ на схеме:4

Наименование:SCREW

Каталожный номер:3938036

Комплект:6

Примечание:M8 x 1.25 x 30

№ на схеме:5

Наименование:SCREW

Каталожный номер:3947530

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:3971163

Комплект:1

Примечание:

№ на схеме:7

Наименование:ADAPTER

Каталожный номер:3999630

Комплект:1

Примечание:
