Камера заднего редуктора bb9132-01

Камера заднего редуктора bb9132-01

← Болты крепления двигателя la9147 Крепежные детали задней зубчатой передачи dr9701-02 →

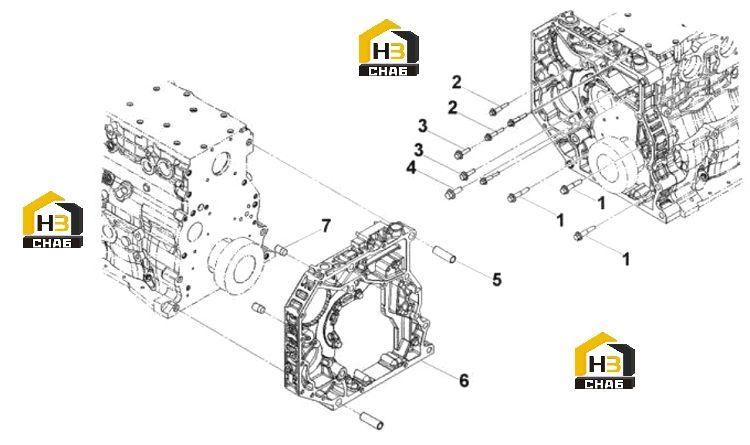

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SCREW
Каталожный номер:3918153
Комплект:3
Примечание:M10 X 1.50 X 50
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:3901445
Комплект:4
Примечание:M8 x 1.25 x 45
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:3903112
Комплект:2
Примечание:M10 X 1.50 X 30.
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:3910495
Комплект:1
Примечание:M12 X 1.75 X 30.
0 ₽
шт
№ на схеме:5
Наименование:PIN
Каталожный номер:3954616
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GEAR HOUSING
Каталожный номер:3971013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GEAR HOUSING
Каталожный номер:3971016
Комплект:1
Примечание:5,6,7
0 ₽
шт
№ на схеме:7
Наименование:THREADED RING
Каталожный номер:4929128
Комплект:2
Примечание:
