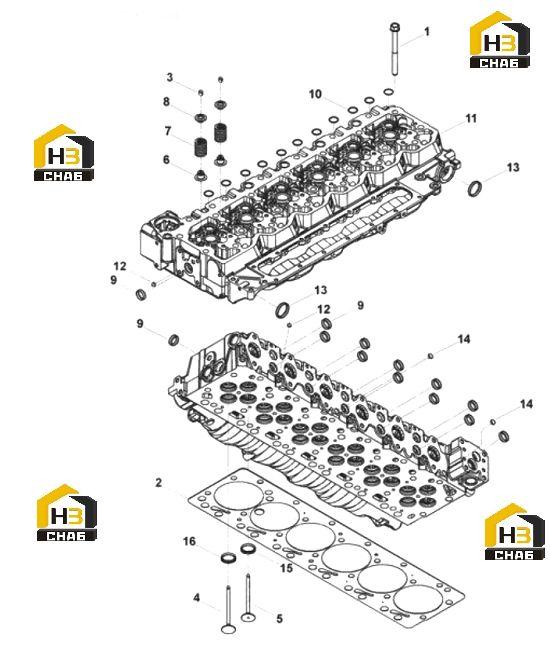

Головка блока цилиндров pp8466

← Блок цилиндров bb9206-03 Головка блока цилиндров pp99856 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:ENGINE HEAD

Каталожный номер:4988953

Комплект:1

Примечание:

№ на схеме:-

Наименование:ENGINE HEAD

Каталожный номер:4988954

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW

Каталожный номер:3927063

Комплект:26

Примечание:

№ на схеме:2

Наименование:SHIM

Каталожный номер:4932210

Комплект:1

Примечание:

№ на схеме:3

Наименование:VALVE

Каталожный номер:3940123

Комплект:48

Примечание:

№ на схеме:4

Наименование:EXHAUST VALVE

Каталожный номер:3940734

Комплект:12

Примечание:

№ на схеме:5

Наименование:INTAKE VALVE

Каталожный номер:3940735

Комплект:12

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:3955393

Комплект:24

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:4936080

Комплект:24

Примечание:

№ на схеме:8

Наименование:SUPPORT

Каталожный номер:3943198

Комплект:24

Примечание:

№ на схеме:9

Наименование:EXPANSION BUSHING

Каталожный номер:3914035

Комплект:13

Примечание:

№ на схеме:10

Наименование:EXPANSION BUSHING

Каталожный номер:3920706

Комплект:11

Примечание:

№ на схеме:11

Наименование:ENGINE HEAD

Каталожный номер:4983047

Комплект:1

Примечание:

№ на схеме:12

Наименование:EXPANSION BUSHING

Каталожный номер:3007632

Комплект:7

Примечание:

№ на схеме:13

Наименование:EXPANSION BUSHING

Каталожный номер:3945094

Комплект:2

Примечание:

№ на схеме:14

Наименование:EXPANSION BUSHING

Каталожный номер:3945095

Комплект:2

Примечание:

№ на схеме:15

Наименование:RING

Каталожный номер:3939721

Комплект:-

Примечание:0.508 mm Oversize.

№ на схеме:15

Наименование:RING

Каталожный номер:3939720

Комплект:-

Примечание:0.254 mm Oversize.

№ на схеме:15

Наименование:RING

Каталожный номер:3939719

Комплект:-

Примечание:0.127 mm Oversize.

№ на схеме:15

Наименование:RING

Каталожный номер:3943449

Комплект:12

Примечание:Standard.

№ на схеме:16

Наименование:RING

Каталожный номер:3939725

Комплект:-

Примечание:0.508 mm Oversize.

№ на схеме:16

Наименование:RING

Каталожный номер:3939724

Комплект:-

Примечание:0.254 mm Oversize.

№ на схеме:16

Наименование:RING

Каталожный номер:3939723

Комплект:-

Примечание:0.127 mm Oversize.

№ на схеме:16

Наименование:RING

Каталожный номер:3943450

Комплект:12

Примечание:Standard.
