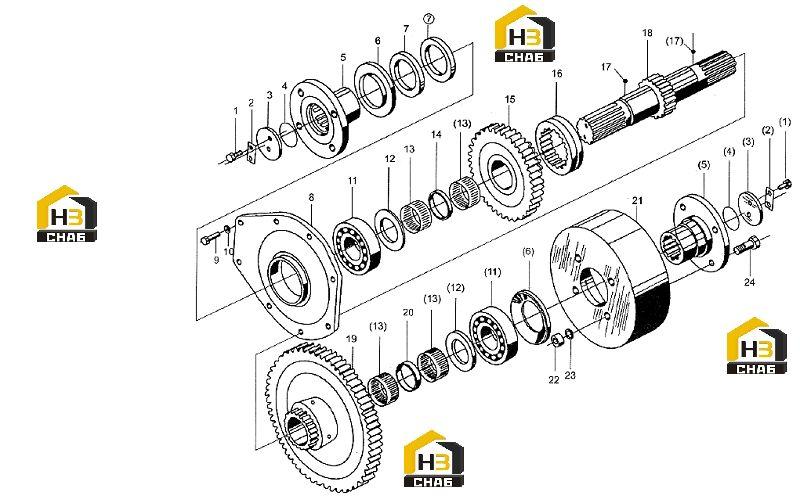

Узел выходного вала

← Вал промежуточный Тормоз ручной кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10×25

№ на схеме:2

Наименование:Stop Plate

Каталожный номер:ZL20-030077

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:ZL20-030078

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-Ring

Каталожный номер:Q26-01

Комплект:2

Примечание:52×5.7

№ на схеме:5

Наименование:Flange

Каталожный номер:ZL20-030013

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dust Proof Cover

Каталожный номер:ZL20-030030

Комплект:2

Примечание:

№ на схеме:7

Наименование:Oil Seal

Каталожный номер:HG4-335-66

Комплект:4

Примечание:65×90×12

№ на схеме:8

Наименование:End Cover

Каталожный номер:ZL20-030071

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M10×30

№ на схеме:10

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:10

№ на схеме:11

Наименование:Ball Bearing

Каталожный номер:GB276-89

Комплект:2

Примечание:310

№ на схеме:12

Наименование:Stop Ring

Каталожный номер:ZL20-030010A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Slide Bearing

Каталожный номер:SF-1 5530

Комплект:4

Примечание:

№ на схеме:14

Наименование:Spacer

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:15

Наименование:Gear

Каталожный номер:ZL20-030009

Комплект:1

Примечание:(Z=36)

№ на схеме:16

Наименование:Gear Bushing

Каталожный номер:ZL20-030019

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel Ball

Каталожный номер:GB308-89

Комплект:2

Примечание:4

№ на схеме:18

Наименование:Output Shaft

Каталожный номер:ZL20-030072A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear

Каталожный номер:ZL20-030021

Комплект:1

Примечание:(Z=56)

№ на схеме:20

Наименование:Spacer

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:21

Наименование:Parking Brake Drum

Каталожный номер:ZL20-030029

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:GB6175-86

Комплект:4

Примечание:M14

№ на схеме:23

Наименование:Spring Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:14

№ на схеме:24

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M14×40
