Система обогрева lw330f(ii).21

← Капот lw330f(ii).18.1 Система двигателя lw330f(ii) →

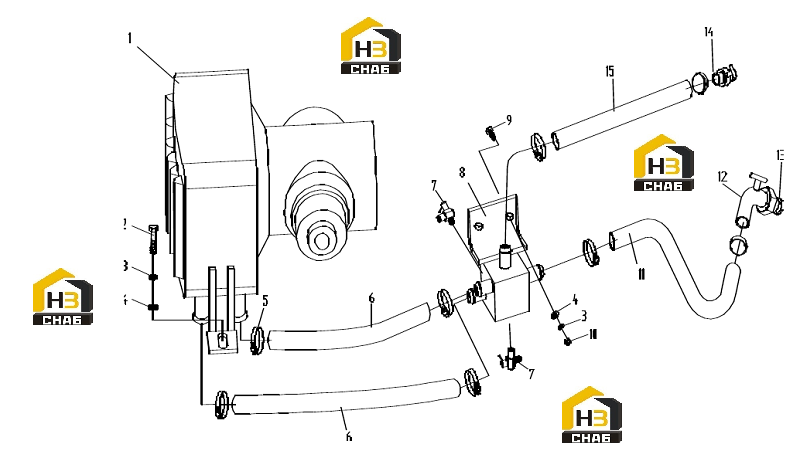

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Heat Blower

Каталожный номер:XZ13024

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8 ×20

№ на схеме:3

Наименование:Washer

Каталожный номер:GB93-87

Комплект:6

Примечание:8

№ на схеме:4

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:6

Примечание:8

№ на схеме:5

Наименование:Clamp Hoop

Каталожный номер:JB3616.1-1984

Комплект:8

Примечание:22-26

№ на схеме:6

Наименование:Hose

Каталожный номер:LW330F( Ⅱ).21-1

Комплект:2

Примечание:

№ на схеме:7

Наименование:Drain Valve

Каталожный номер:ZL40A.12.4-1

Комплект:2

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:LW330F(Ⅱ).21.1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:2

Примечание:M8 ×30

№ на схеме:10

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:2

Примечание:M8

№ на схеме:11

Наименование:Hose

Каталожный номер:LW330F( Ⅱ).21-2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Joint

Каталожный номер:ZL50.14-06

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cut-off Valve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint

Каталожный номер:ZL40A.15.3-5

Комплект:1

Примечание:

№ на схеме:15

Наименование:Water Return Pipe

Каталожный номер:LW330F( Ⅱ).21-3

Комплект:1

Примечание:
