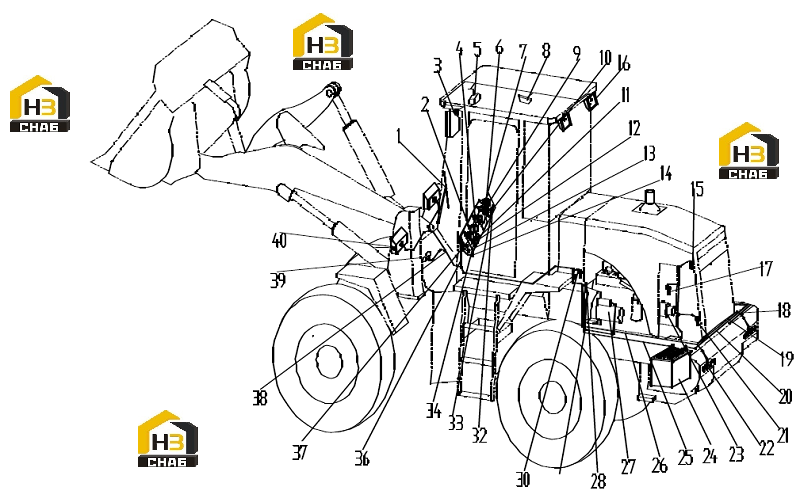

Система электрики lw330f.14

← Джойстик zl40.13.3a Узел консоли z3.16b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rain Wiper

Каталожный номер:ZD2312-24V

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine Oil Pressure Meter

Каталожный номер:YY242-2K

Комплект:1

Примечание:

№ на схеме:3

Наименование:Working Lamp

Каталожный номер:XGGD04

Комплект:2

Примечание:

№ на схеме:4

Наименование:Water Temperature Meter

Каталожный номер:SW242-2A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fan

Каталожный номер:SGF-03

Комплект:1

Примечание:

№ на схеме:6

Наименование:Signal Lamp

Каталожный номер:8SQZ-30E

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air Pressure Meter

Каталожный номер:YY242-2L

Комплект:1

Примечание:

№ на схеме:8

Наименование:Head Lamp

Каталожный номер:CS130

Комплект:1

Примечание:

№ на схеме:9

Наименование:T/M Oil Temperature Meter

Каталожный номер:YW242-2B

Комплект:1

Примечание:

№ на схеме:10

Наименование:Timer

Каталожный номер:R8865

Комплект:1

Примечание:

№ на схеме:11

Наименование:Switch

Каталожный номер:JK932-330F

Комплект:1

Примечание:

№ на схеме:12

Наименование:Warning Buzzer

Каталожный номер:FM211

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flasher

Каталожный номер:SG252

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuse Box

Каталожный номер:BX508

Комплект:1

Примечание:

№ на схеме:15

Наименование:Engine Oil Pressure Meter

Каталожный номер:YG901C

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear Lamp

Каталожный номер:XGGD05

Комплект:2

Примечание:

№ на схеме:17

Наименование:Temperature Sensor

Каталожный номер:WG1371

Комплект:1

Примечание:

№ на схеме:18

Наименование:Battery Wire

Каталожный номер:XGXD850-10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tail Lamp Wire Assembly

Каталожный номер:LW330F.14.4

Комплект:1

Примечание:

№ на схеме:20

Наименование:Battery Wire

Каталожный номер:XGXD600-10

Комплект:1

Примечание:

№ на схеме:21

Наименование:Air Pressure Sensor

Каталожный номер:YG901C2

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear Steering Lamp

Каталожный номер:XH8-2L2

Комплект:2

Примечание:

№ на схеме:23

Наименование:Alternator

Каталожный номер:FDJ

Комплект:1

Примечание:

№ на схеме:24

Наименование:Battery

Каталожный номер:6-QW-120B

Комплект:2

Примечание:

№ на схеме:25

Наименование:Battery Wire

Каталожный номер:XGXD2100-10

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rear Chassis Wire Assembly

Каталожный номер:LW330F.14.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Motor

Каталожный номер:MD

Комплект:1

Примечание:

№ на схеме:28

Наименование:Electrical Power Switch

Каталожный номер:DK2312A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Temperature Sensor

Каталожный номер:WG1371D

Комплект:1

Примечание:

№ на схеме:32

Наименование:Start Button

Каталожный номер:JK260

Комплект:1

Примечание:

№ на схеме:33

Наименование:Key Switch

Каталожный номер:JK424

Комплект:1

Примечание:

№ на схеме:34

Наименование:Voltage Meter

Каталожный номер:DY242-2A(24V)

Комплект:1

Примечание:

№ на схеме:36

Наименование:Panel Wire

Каталожный номер:LW330F.14.2

Комплект:1

Примечание:

№ на схеме:37

Наименование:Panel

Каталожный номер:ZL40A.14-4A

Комплект:1

Примечание:

№ на схеме:38

Наименование:Front Chassis Wire

Каталожный номер:LW330F.14.1

Комплект:1

Примечание:

№ на схеме:39

Наименование:Horn

Каталожный номер:DL50G(D)-24

Комплект:1

Примечание:

№ на схеме:40

Наименование:Working Lamp

Каталожный номер:XGGD03

Комплект:2

Примечание:
