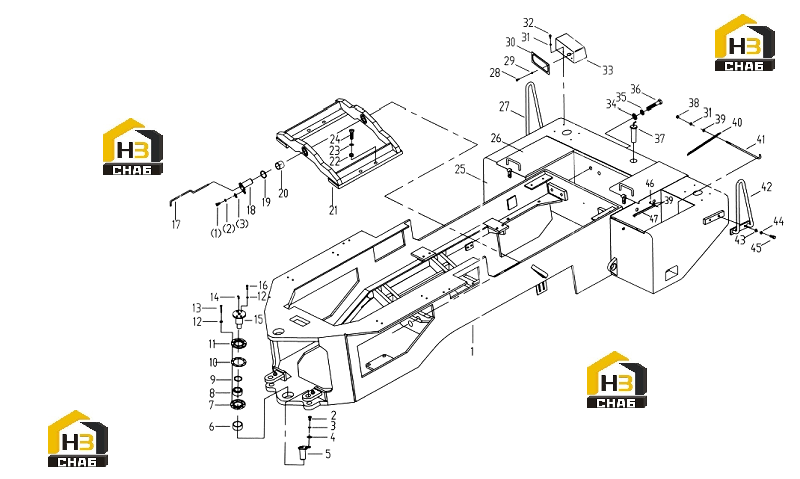

Шасси заднее lw330f(ii).08.2

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10×20

№ на схеме:3

Каталожный номер:Z3.8-13

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:GB93-87

Комплект:4

Примечание:10

№ на схеме:5

Наименование:Rear Steering Pin

Каталожный номер:320E.8.3

Комплект:2

Примечание:

№ на схеме:6

Наименование:Steel Sleeve

Каталожный номер:Z3.8-7

Комплект:2

Примечание:

№ на схеме:7

Наименование:Lower Flange

Каталожный номер:Z3.8-11

Комплект:2

Примечание:

№ на схеме:8

Наименование:Knuckle Bearing

Каталожный номер:GB304.5-81

Комплект:2

Примечание:GE60ES

№ на схеме:9

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:Z3.8-14

Комплект:-

Примечание:

№ на схеме:11

Наименование:Upper Flange

Каталожный номер:Z3.8-10

Комплект:2

Примечание:

№ на схеме:12

Каталожный номер:GB93-87

Комплект:20

Примечание:12

№ на схеме:13

Каталожный номер:GB5782-86

Комплект:12

Примечание:M12×60

№ на схеме:14

Наименование:Grease Cup

Каталожный номер:JB/T7940.2-1995

Комплект:2

Примечание:45°M10×1

№ на схеме:15

Наименование:Articulating Pin

Каталожный номер:Z3.8.6

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:GB5783-86

Комплект:8

Примечание:M12×30

№ на схеме:17

Наименование:Oil Injecting Pipe

Каталожный номер:Z3.8.10A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Chassis Pin

Каталожный номер:Z3.8.5

Комплект:2

Примечание:

№ на схеме:19

Наименование:Copper Washer

Каталожный номер:ZL40.8-11

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:Z3.8-2

Комплект:2

Примечание:

№ на схеме:21

Наименование:Auxiliary Chassis

Каталожный номер:LW330F.8.7

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:Z3.2-1

Комплект:8

Примечание:M24×2

№ на схеме:23

Каталожный номер:GB93-87

Комплект:8

Примечание:24

№ на схеме:24

Каталожный номер:Z3.2-2

Комплект:8

Примечание:M24×2×220

№ на схеме:25

Наименование:Counter Weight

Каталожный номер:LW330F(II).08.10

Комплект:1

Примечание:

№ на схеме:26

Наименование:Right Box Cover

Каталожный номер:LW330F(II).08.10.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rear Handrail(R)

Каталожный номер:530D.8.6

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:GB67-85

Комплект:8

Примечание:M5×12

№ на схеме:29

Каталожный номер:GB97.1-85

Комплект:12

Примечание:5

№ на схеме:30

Наименование:Rear Cover Plate

Каталожный номер:Z5G.6.9-1

Комплект:2

Примечание:

№ на схеме:31

Каталожный номер:GB93-87

Комплект:12

Примечание:8

№ на схеме:32

Каталожный номер:GB5783-86

Комплект:12

Примечание:M8×16

№ на схеме:33

Наименование:Lamp Bracket

Каталожный номер:Z5G.6.9.3

Комплект:8

Примечание:

№ на схеме:34

Каталожный номер:GB97.1-85

Комплект:2

Примечание:24

№ на схеме:35

Каталожный номер:GB93-87

Комплект:4

Примечание:24

№ на схеме:36

Каталожный номер:GB5782-86

Комплект:4

Примечание:M12×60

№ на схеме:37

Наименование:Towing Pin

Каталожный номер:420F(II).08.7

Комплект:1

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M8

№ на схеме:39

Каталожный номер:GB97.1-85

Комплект:12

Примечание:8

№ на схеме:40

Наименование:Angle Steel

Каталожный номер:LW330F(II).08.10-1

Комплект:2

Примечание:

№ на схеме:41

Каталожный номер:LW330F(II).08.10-2

Комплект:4

Примечание:

№ на схеме:42

Наименование:Rear Handrail(L)

Каталожный номер:530D.8.5

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:GB97.1-85

Комплект:4

Примечание:16

№ на схеме:44

Каталожный номер:GB93-87

Комплект:4

Примечание:16

№ на схеме:45
