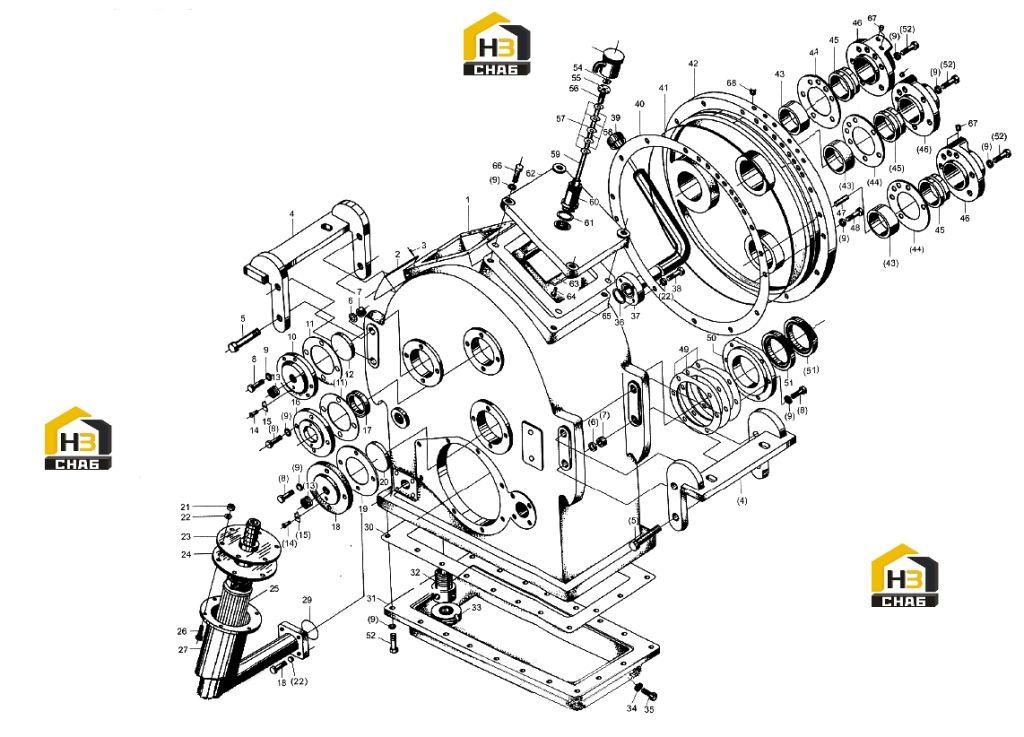

Коробка передач bs428

Каталожный номер:GB5783-86

Комплект:8

Примечание:M16×75

№ на схеме:6

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:16

№ на схеме:7

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:8

Примечание:M16

№ на схеме:8

Каталожный номер:GB5783-86

Комплект:18

Примечание:M10×25

№ на схеме:9

Наименование:Washer

Каталожный номер:GB93-87

Комплект:57

Примечание:10

№ на схеме:10

Каталожный номер:ZL20-030003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Paper Pad

Каталожный номер:ZL20-030002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:ZL20-030005

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adjusting Screw

Каталожный номер:ZL20-030006

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:GB5783-86

Комплект:2

Примечание:M6×6

№ на схеме:15

Наименование:Stop Plate

Каталожный номер:ZL20-030004

Комплект:2

Примечание:

№ на схеме:16

Наименование:End Cover of Input Shaft

Каталожный номер:ZL20-030008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil Seal

Каталожный номер:JB2600-80

Комплект:1

Примечание:45×62×12

№ на схеме:18

Каталожный номер:ZL20-030058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Paper Pad

Каталожный номер:ZL20-030025

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adjusting Ring

Каталожный номер:ZL20-030059

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:6

Примечание:M8

№ на схеме:22

Наименование:Washer

Каталожный номер:GB93-87

Комплект:14

Примечание:8

№ на схеме:23

Наименование:Flange

Каталожный номер:ZL20-030062W1

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:ZL20-030062-4

Комплект:1

Примечание:

№ на схеме:25

Наименование:Filter Core

Каталожный номер:WL-100X100-J

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:GB5783-86

Комплект:6

Примечание:M8×25

№ на схеме:27

Наименование:Flange Joint

Каталожный номер:ZL20-030062-3W1

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8×30

№ на схеме:29

Наименование:O- Ring

Каталожный номер:Q26-01

Комплект:1

Примечание:50×4

№ на схеме:30

Каталожный номер:ZL20-030020

Комплект:1

Примечание:

№ на схеме:31

Наименование:Oil Pan

Каталожный номер:ZL20-034001

Комплект:1

Примечание:

№ на схеме:32

Наименование:Tube

Каталожный номер:ZL20-030007

Комплект:1

Примечание:

№ на схеме:33

Наименование:Permanent Magnet

Каталожный номер:ZL20-030043

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:ZL20-034004

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:Q20-01

Комплект:1

Примечание:M20×1.5

№ на схеме:36

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:40 ×3.1

№ на схеме:37

Наименование:Coupling

Каталожный номер:ZL20-037000

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8 ×25

№ на схеме:39

Наименование:Oil Pipe Cap

Каталожный номер:ZL20-037200

Комплект:1

Примечание:

№ на схеме:40

Наименование:Paper Gasket

Каталожный номер:ZL20-030063

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-Ring

Каталожный номер:ZL20-030033

Комплект:1

Примечание:

№ на схеме:42

Наименование:End Cover

Каталожный номер:ZL20-031000

Комплект:1

Примечание:

№ на схеме:43

Наименование:Sleeve

Каталожный номер:ZL20-030032

Комплект:3

Примечание:

№ на схеме:44

Каталожный номер:ZL20-030031

Комплект:3

Примечание:

№ на схеме:45

Каталожный номер:ZL20-035002

Комплект:3

Примечание:

№ на схеме:46

Каталожный номер:ZL20-035001

Комплект:3

Примечание:

№ на схеме:47

Наименование:Position Pin

Каталожный номер:GB119-86

Комплект:1

Примечание:A10 ×40

№ на схеме:48

Наименование:Screw

Каталожный номер:GB70-85

Комплект:13

Примечание:M10 ×30

№ на схеме:49

Наименование:Adjusting Gasket

Каталожный номер:ZL20-030022

Комплект:1

Примечание:

№ на схеме:50

Наименование:End Cover

Каталожный номер:ZL20-030026

Комплект:1

Примечание:

№ на схеме:51

Наименование:Oil Seal

Каталожный номер:HG4-335-66

Комплект:2

Примечание:65 ×90 ×12

№ на схеме:52

Каталожный номер:GB5783-86

Комплект:35

Примечание:M10 ×30

№ на схеме:53

Наименование:Cap of Ventilator

Каталожный номер:ZL20-030101

Комплект:1

Примечание:

№ на схеме:54

Наименование:Square Nut

Каталожный номер:GB39-88

Комплект:1

Примечание:M6

№ на схеме:55

Наименование:Ventilating Plate

Каталожный номер:ZL20-030103

Комплект:1

Примечание:

№ на схеме:56

Наименование:Copper Sleeve

Каталожный номер:ZL20-030105

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:ZL20-030106

Комплект:5

Примечание:

№ на схеме:58

Наименование:Brass Spacing Sleeve

Каталожный номер:ZL20-030107

Комплект:4

Примечание:

№ на схеме:59

Наименование:Stud

Каталожный номер:ZL20-030102

Комплект:1

Примечание:

№ на схеме:60

Наименование:Housing

Каталожный номер:ZL20-030109

Комплект:1

Примечание:

№ на схеме:61

Наименование:Paper Pad

Каталожный номер:ZL20-030108

Комплект:1

Примечание:

№ на схеме:62

Наименование:Box Cover

Каталожный номер:ZL20-030039

Комплект:1

Примечание:

№ на схеме:63

Наименование:Oil Fending Cover

Каталожный номер:ZL20-030060

Комплект:1

Примечание:

№ на схеме:64

Наименование:Rivet

Каталожный номер:GB867-86

Комплект:4

Примечание:4×18

№ на схеме:65

Наименование:Paper pad

Каталожный номер:ZL20-030040

Комплект:1

Примечание:0.5

№ на схеме:66
