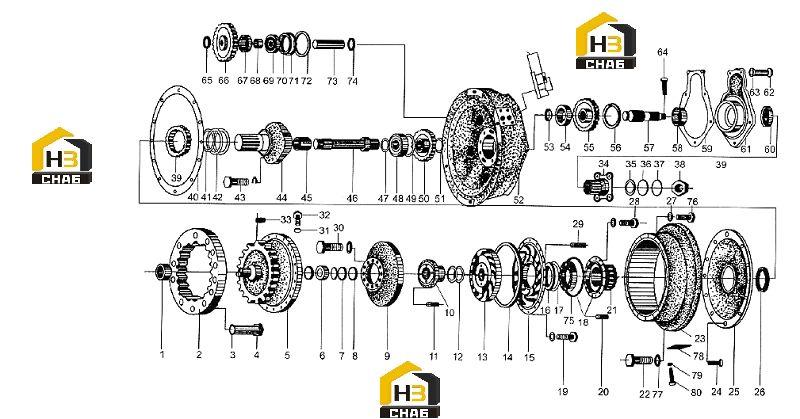

Гидротранформатор yj315x

Каталожный номер:GB93-87

Комплект:25

Примечание:10

№ на схеме:4

Каталожный номер:GB5783-86

Комплект:12

Примечание:M10 ×40/M10 ×55

№ на схеме:5

Наименование:Connective Wheel

Каталожный номер:30D-11-32

Комплект:1

Примечание:

№ на схеме:6

Наименование:Needle Bearing

Каталожный номер:GB289-64

Комплект:1

Примечание:4074106

№ на схеме:7

Каталожный номер:GB893-76

Комплект:1

Примечание:55

№ на схеме:8

Каталожный номер:GB894-76

Комплект:2

Примечание:38

№ на схеме:9

Наименование:Turbine

Каталожный номер:30D-11-37

Комплект:1

Примечание:

№ на схеме:10

Наименование:Turbine Guide Sleeve

Каталожный номер:30D-11-28

Комплект:1

Примечание:

№ на схеме:11

Наименование:Position Pin

Каталожный номер:30D-11-29

Комплект:6

Примечание:

№ на схеме:12

Каталожный номер:GB894-76

Комплект:1

Примечание:60

№ на схеме:13

Наименование:Pilot Gear

Каталожный номер:30D-11-27

Комплект:1

Примечание:

№ на схеме:14

Наименование:O- Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:339 ×3.5

№ на схеме:15

Наименование:Impeller

Каталожный номер:30D-11-25

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spacing Ring

Каталожный номер:30D-11-24

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:GB893-76

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:130 ×3.1

№ на схеме:19

Каталожный номер:GB5783-86

Комплект:24

Примечание:M8 ×24

№ на схеме:20

Наименование:Pin

Каталожный номер:30D-11-22

Комплект:4

Примечание:

№ на схеме:21

Наименование:Impeller Guide Sleeve

Каталожный номер:30D-11-21

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:GB5783-86

Комплект:12

Примечание:M10 ×30

№ на схеме:23

Наименование:Converter Housing

Каталожный номер:30D-11-26

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:GB68-76

Комплект:12

Примечание:M8 ×20

№ на схеме:25

Наименование:Spacing Disc

Каталожный номер:30D-11-23

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil Seal

Каталожный номер:BJ130-3104070

Комплект:1

Примечание:100 ×120 ×13

№ на схеме:27

Наименование:Spring Washer

Каталожный номер:GB93-87

Комплект:19

Примечание:12

№ на схеме:28

Каталожный номер:GB5782-86

Комплект:8

Примечание:M10 ×22

№ на схеме:29

Наименование:Pin

Каталожный номер:30D-11-33

Комплект:1

Примечание:A6 ×20

№ на схеме:30

Каталожный номер:GB5782-86

Комплект:6

Примечание:M8 ×18

№ на схеме:31

Каталожный номер:30D-11-36

Комплект:2

Примечание:

№ на схеме:32

Наименование:Oil Plug

Каталожный номер:30D-11-35

Комплект:2

Примечание:

№ на схеме:33

Наименование:Rubber Tooth

Каталожный номер:30D-11-34

Комплект:20

Примечание:

№ на схеме:34

Наименование:Output Connection Flange

Каталожный номер:30D-11-12

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:30D-11-16

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seal Gasket

Каталожный номер:30D-11-13

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:30D-11-17

Комплект:1

Примечание:

№ на схеме:38

Наименование:Slot Shape Nut

Каталожный номер:30D-11-14

Комплект:1

Примечание:

№ на схеме:39

Наименование:Drive Gear

Каталожный номер:30D-11-20

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:30D-11-38

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:GB894-76

Комплект:2

Примечание:100

№ на схеме:42

Наименование:Seal Ring

Каталожный номер:30D-11-19

Комплект:6

Примечание:80

№ на схеме:43

Каталожный номер:GB5783-86

Комплект:1

Примечание:M12 ×30

№ на схеме:44

Наименование:Stator Guide Seat

Каталожный номер:30D-11-05

Комплект:1

Примечание:

№ на схеме:45

Наименование:Sleeve

Каталожный номер:30D-11-10

Комплект:1

Примечание:

№ на схеме:46

Наименование:Drive Shaft

Каталожный номер:30D-11-09

Комплект:1

Примечание:

№ на схеме:47

Наименование:Seal Ring

Каталожный номер:30D-11-08

Комплект:1

Примечание:60

№ на схеме:48

Каталожный номер:GB276-64

Комплект:1

Примечание:310

№ на схеме:49

Каталожный номер:GB893-76

Комплект:1

Примечание:110

№ на схеме:50

Наименование:Drive Gear

Каталожный номер:30D-11-06

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:GB894-76

Комплект:1

Примечание:48

№ на схеме:52

Наименование:Box Body

Каталожный номер:30D-11-1

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:GB894-76

Комплект:1

Примечание:30

№ на схеме:54

Каталожный номер:GB276-64

Комплект:1

Примечание:307

№ на схеме:55

Наименование:Driven Gear

Каталожный номер:30D-11-18

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:GB893-76

Комплект:1

Примечание:90

№ на схеме:57

Наименование:Output Shaft

Каталожный номер:30D-11-15

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:GB276-64

Комплект:1

Примечание:308

№ на схеме:59

Наименование:Seal Washer

Каталожный номер:30D-11-07

Комплект:1

Примечание:

№ на схеме:60

Наименование:Oil Seal

Каталожный номер:NJ130-2402050

Комплект:1

Примечание:55 ×82 ×22

№ на схеме:61

Наименование:Oil Seal Flange

Каталожный номер:30D-11-11

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:GB5782-86

Комплект:2

Примечание:M8 ×22

№ на схеме:63

Наименование:Spring Washer

Каталожный номер:GB93-87

Комплект:2

Примечание:8

№ на схеме:64

Наименование:Cotter Pin

Каталожный номер:GB91-76

Комплект:1

Примечание:5×45

№ на схеме:65

Каталожный номер:GB894-76

Комплект:8

Примечание:30

№ на схеме:66

Наименование:Driven Gear

Каталожный номер:30D-11-39

Комплект:3

Примечание:

№ на схеме:67

Каталожный номер:GB276-64

Комплект:3

Примечание:206

№ на схеме:68

Наименование:Bushing

Каталожный номер:30D-11-40

Комплект:3

Примечание:

№ на схеме:69

Каталожный номер:GB277-64

Комплект:3

Примечание:50206

№ на схеме:70

Наименование:Retaining Ring

Каталожный номер:30D-11-04

Комплект:3

Примечание:

№ на схеме:71

Наименование:Washing

Каталожный номер:30D-11-03

Комплект:3

Примечание:

№ на схеме:72

Каталожный номер:GB893-76

Комплект:3

Примечание:68

№ на схеме:73

Наименование:Pump Shaft

Каталожный номер:30D-11-02

Комплект:3

Примечание:

№ на схеме:74

Каталожный номер:GB894-76

Комплект:8

Примечание:30

№ на схеме:75

Каталожный номер:GB276-64

Комплект:1

Примечание:212

№ на схеме:76
