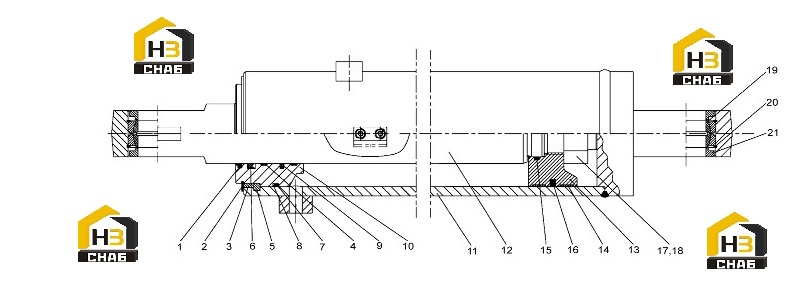

Цилиндр поворотного ковша (часть1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:GB894.1-86
Комплект:1
Примечание:d150
№ на схеме:4
Каталожный номер:Z3.10.1-2
Комплект:2
Примечание:95x2.5x9.4
№ на схеме:6
Каталожный номер:B39005P5008
Комплект:1
Примечание:U90x105x11.4
№ на схеме:7
Каталожный номер:GB1235-76
Комплект:1
Примечание:О160x5.7
№ на схеме:14
Каталожный номер:Z3.10.1-7
Комплект:2
Примечание:160x2.5V14.7
№ на схеме:15
Каталожный номер:GB1235-76
Комплект:1
Примечание:75x5.7
№ на схеме:19
Каталожный номер:GB304.5-81
Комплект:2
Примечание:GE60ES
№ на схеме:20
Каталожный номер:GB893.1-86
Комплект:4
Примечание:D90
№ на схеме:21
Каталожный номер:9D00-590300-03
Комплект:4
Примечание:
