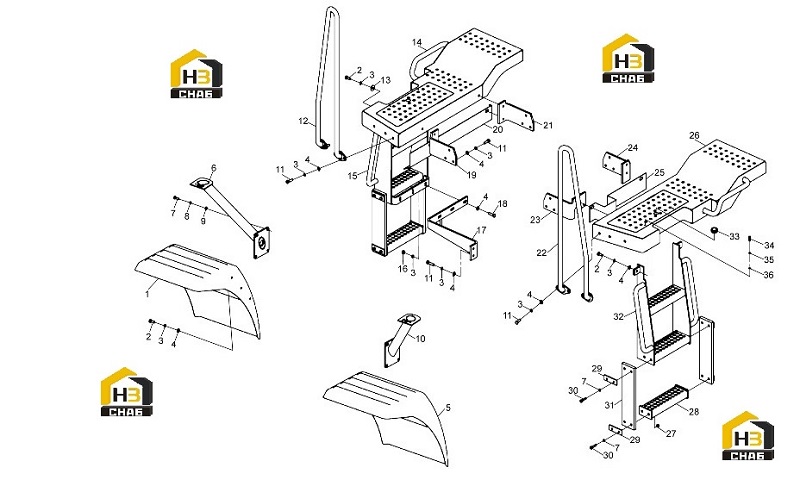

Системы тележки 252606254

← Мост передний 252601517 Система передней рамы 252604099 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Правый брызговик

Каталожный номер:251700285

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:805000716

Комплект:20

Примечание:M12x30 GB/T3783-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300018

Комплект:44

Примечание:12 GB/T93-1987

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300020

Комплект:38

Примечание:12 GB/T97.1-2002

№ на схеме:5

Наименование:Левый брызговик

Каталожный номер:251700281

Комплект:1

Примечание:

№ на схеме:6

Наименование:Правый каркас для фары

Каталожный номер:252101013

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба

Каталожный номер:805300014

Комплект:24

Примечание:10 GB/T93-1987

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300017

Комплект:8

Примечание:10 GB/T97.1-2002

№ на схеме:9

Наименование:Болт

Каталожный номер:805000043

Комплект:8

Примечание:M10x30 GB/T5783-2000

№ на схеме:10

Наименование:Левый каркас для фары

Каталожный номер:803164974

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:805000045

Комплект:20

Примечание:M12x40 GB/T5783-2000

№ на схеме:12

Наименование:Право-передние защитные перлила

Каталожный номер:252604451

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:805301325

Комплект:8

Примечание:12 GB/T96.2-2002

№ на схеме:14

Наименование:Сварочная деталь правой обшивки

Каталожный номер:252606257

Комплект:1

Примечание:

№ на схеме:15

Наименование:Сварочная деталь правой лестницы

Каталожный номер:252604206

Комплект:1

Примечание:

№ на схеме:16

Наименование:Гайка

Каталожный номер:805200049

Комплект:3

Примечание:M12 GB/T6170-2000

№ на схеме:17

Наименование:Опора правой лестницы

Каталожный номер:252600366

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:805000014

Комплект:3

Примечание:M12x45 GB/T5783-2000

№ на схеме:19

Наименование:Неподвижная деталь левопередняя

Каталожный номер:252600367

Комплект:1

Примечание:

№ на схеме:20

Наименование:Правый защитный кожух

Каталожный номер:252600370

Комплект:1

Примечание:

№ на схеме:21

Наименование:Право-задняя неподвижная рама

Каталожный номер:252600368

Комплект:1

Примечание:

№ на схеме:22

Наименование:Лево-передние защитные перила

Каталожный номер:252604453

Комплект:1

Примечание:

№ на схеме:23

Наименование:Лево-передняя стопорная крышка

Каталожный номер:252604385

Комплект:1

Примечание:

№ на схеме:24

Наименование:Лево-задняя стопорная рама

Каталожный номер:252600369

Комплект:1

Примечание:

№ на схеме:25

Наименование:Левый защитный кожух

Каталожный номер:252604383

Комплект:1

Примечание:

№ на схеме:26

Наименование:Сварочная деталь левой обшивки

Каталожный номер:252603911

Комплект:1

Примечание:

№ на схеме:27

Наименование:Гайка

Каталожный номер:805200048

Комплект:10

Примечание:M10 GB/T6170-2000

№ на схеме:28

Наименование:Педаль

Каталожный номер:252603907

Комплект:2

Примечание:

№ на схеме:29

Наименование:Нажимная планка

Каталожный номер:252601166

Комплект:8

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:805000713

Комплект:16

Примечание:M10x45 GB/T5783-2000

№ на схеме:31

Наименование:Резиновая планка

Каталожный номер:252603909

Комплект:4

Примечание:

№ на схеме:32

Наименование:Сварочная деталь левой лестницы

Каталожный номер:252604229

Комплект:1

Примечание:

№ на схеме:33

Наименование:Резиновая втулка

Каталожный номер:253200690

Комплект:2

Примечание:

№ на схеме:34

Наименование:Болт

Каталожный номер:805000616

Комплект:4

Примечание:M8x12 GB/T3783-2000

№ на схеме:35

Наименование:Шайба

Каталожный номер:805301353

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:36

Наименование:Шайба

Каталожный номер:805300010

Комплект:4

Примечание:8 GB/T93-1987
