Система централизованного измерения давления (часть1)

Система централизованного измерения давления (часть1)

← Гидросистема поворота (часть1) Гидробак (часть1) →

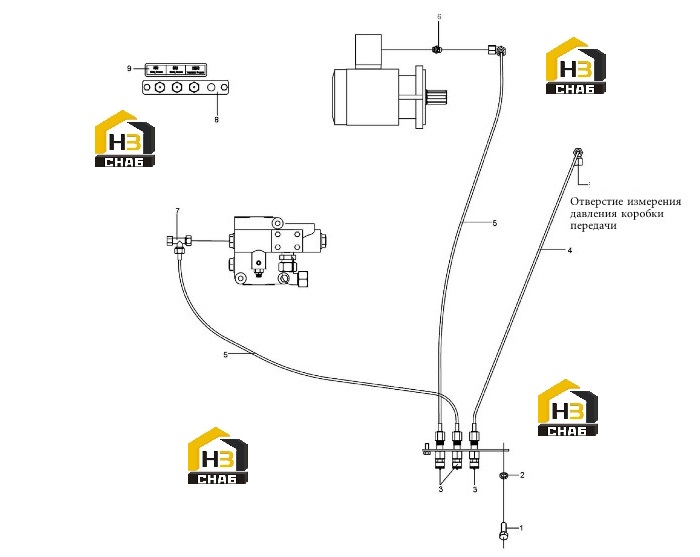

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Болт
Каталожный номер:805000018
Комплект:2
Примечание:M8x20 GB/T5783-2000
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:805300010
Комплект:2
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:3
Наименование:Манометрическое соединение в сборе
Каталожный номер:252110311
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Манометрический провод
Каталожный номер:252906069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Манометрический провод
Каталожный номер:252906068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Соединение
Каталожный номер:805002295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Соединение тройника
Каталожный номер:803164243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Установочная планка
Каталожный номер:252906067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Маркировка измерения давления
Каталожный номер:251702885
Комплект:1
Примечание:
