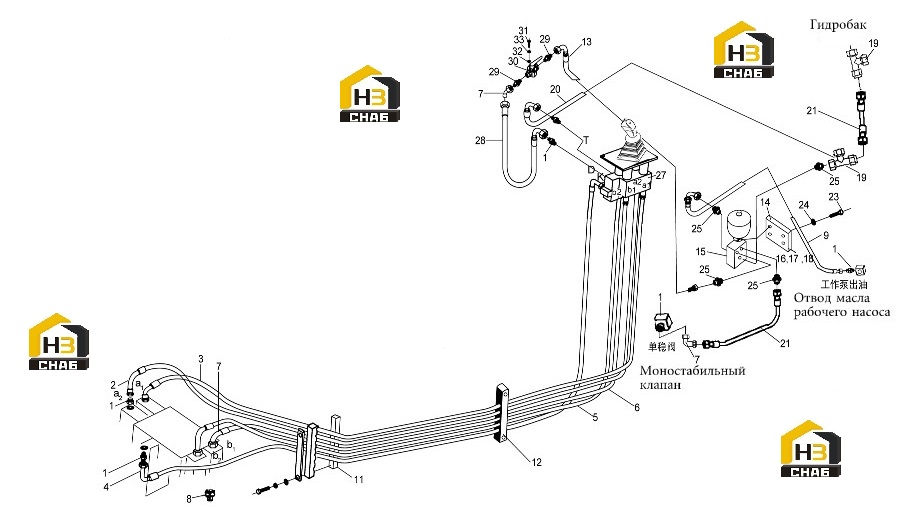

Серво-гидросистема
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:805002295
Комплект:14
Примечание:GE10LM14X15E- DOMD
№ на схеме:2
Каталожный номер:252600659
Комплект:1
Примечание:300K111.22.2.1
№ на схеме:3
Каталожный номер:252600660
Комплект:1
Примечание:300K111.22.2.2
№ на схеме:4
Каталожный номер:252600662
Комплект:1
Примечание:300K111.22.2.4
№ на схеме:5
Каталожный номер:252600663
Комплект:1
Примечание:300K111.22.2.5
№ на схеме:6
Каталожный номер:252600664
Комплект:1
Примечание:300K111.22.2.6
№ на схеме:9
Каталожный номер:252605465
Комплект:1
Примечание:300KS11.22A.1.1
№ на схеме:13
Каталожный номер:252600674
Комплект:1
Примечание:300K111.22.2.16
№ на схеме:14
Каталожный номер:252605246
Комплект:1
Примечание:300KS11.22A.1-1
№ на схеме:15
Каталожный номер:803201536
Комплект:1
Примечание:HPSU-2P
№ на схеме:16
Каталожный номер:805000278
Комплект:2
Примечание:M10x55 GB/T5783-2000
№ на схеме:19
Каталожный номер:803164243
Комплект:2
Примечание:EL10LOMD
№ на схеме:20
Каталожный номер:252600670
Комплект:1
Примечание:300K111.22.2.12
№ на схеме:21
Каталожный номер:252600672
Комплект:2
Примечание:300K111.22.2.14
№ на схеме:23
Каталожный номер:805000017
Комплект:2
Примечание:M8x25 GB/T 5783-2000
№ на схеме:27
Каталожный номер:252102050
Комплект:1
Примечание:Z5GM(I)7.3.1.1
№ на схеме:28
Каталожный номер:252600673
Комплект:1
Примечание:300KIII.22.2.15
№ на схеме:29
Каталожный номер:803164304
Комплект:2
Примечание:GE10LR3/ 8ЕDОМD
№ на схеме:30
Каталожный номер:800701136
Комплект:1
Примечание:64021017
