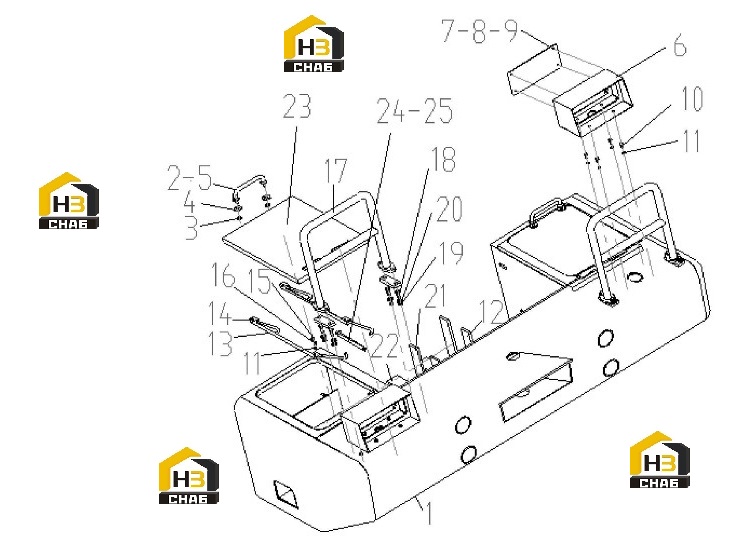

Контргруз 252605782

← Капот двигателя 252604696 Гидросистема рабочая (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Контргруз

Каталожный номер:252605785

Комплект:1

Примечание:

№ на схеме:2

Наименование:Поручень

Каталожный номер:251702788

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300102

Комплект:4

Примечание:10 GB/T96.1-2002

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300017

Комплект:4

Примечание:10 GB/T97.1-2002

№ на схеме:5

Наименование:Гайка

Каталожный номер:805200048

Комплект:4

Примечание:M10 GB/T6170-2000

№ на схеме:6

Наименование:Опора фары

Каталожный номер:252100428

Комплект:2

Примечание:

№ на схеме:7

Наименование:Перекрытие за фанарем

Каталожный номер:252100432

Комплект:2

Примечание:GB/T97.1-2002

№ на схеме:8

Наименование:Болт

Каталожный номер:805100056

Комплект:8

Примечание:M5x20 GB/T67-2000

№ на схеме:9

Наименование:Шайба

Каталожный номер:805300119

Комплект:8

Примечание:5 GB/T93-1987

№ на схеме:10

Наименование:Болт

Каталожный номер:805000033

Комплект:16

Примечание:M8x16 GB/T5783-2000

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300010

Комплект:20

Примечание:8 GB/T93-1987

№ на схеме:12

Наименование:Перегородка I

Каталожный номер:250900223

Комплект:2

Примечание:I

№ на схеме:13

Наименование:Крепежный болт

Каталожный номер:250900222

Комплект:4

Примечание:

№ на схеме:14

Наименование:Замковая угловая сталь

Каталожный номер:250900221

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гайка

Каталожный номер:805200045

Комплект:4

Примечание:M8 GB/T6170-2000

№ на схеме:16

Наименование:Шайба

Каталожный номер:805300069

Комплект:14

Примечание:8 GB/T97.1-2002

№ на схеме:17

Наименование:Поручень

Каталожный номер:252109999

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:805000716

Комплект:8

Примечание:M12x30 GB/T5783-2000

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300018

Комплект:8

Примечание:12 GB/T93-1987

№ на схеме:20

Наименование:Шайба

Каталожный номер:805300020

Комплект:8

Примечание:12 GB/T97.1-2002

№ на схеме:21

Наименование:Перегородка II

Каталожный номер:250900224

Комплект:2

Примечание:II

№ на схеме:22

Наименование:Винт

Каталожный номер:805100056

Комплект:8

Примечание:M5x12 GB/T67-2000

№ на схеме:22

Наименование:Резиновая прокладка

Каталожный номер:252101598

Комплект:2

Примечание:

№ на схеме:23

Наименование:Крышка левой коробки

Каталожный номер:252605188

Комплект:1

Примечание:

№ на схеме:24

Наименование:Упорный стержень

Каталожный номер:252100434

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шплинт

Каталожный номер:805603355

Комплект:2

Примечание:2x24 GB/T91-2000

№ на схеме:26

Наименование:Крышка правой коробки

Каталожный номер:252605190

Комплект:1

Примечание:
