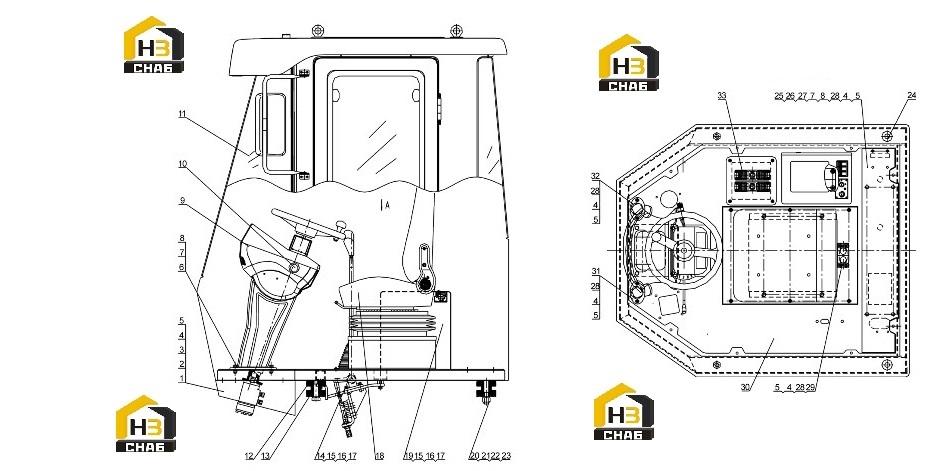

Кабина (часть1)

← Контроллер тормоза 252604195 Кабина (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Передняя обшивка

Каталожный номер:252601639

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:805000017

Комплект:6

Примечание:M8x25 GВ/Т5783-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300069

Комплект:6

Примечание:8 GВ/Т97.1-2002

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300117

Комплект:18

Примечание:8 GВ/Т96.1-2002

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300010

Комплект:14

Примечание:8 GB/Т93-1987

№ на схеме:6

Наименование:Болт

Каталожный номер:805000048

Комплект:4

Примечание:M12x35 GВ/Т5783-2000

№ на схеме:7

Наименование:Шайба

Каталожный номер:805300020

Комплект:8

Примечание:12 GВ/Т97.1-2002

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300018

Комплект:8

Примечание:12 GB/Т93-1987

№ на схеме:9

Наименование:Приборная коробка в сборе

Каталожный номер:252606450

Комплект:1

Примечание:

№ на схеме:10

Наименование:Частотно-следящая управления с изменяемой скоростью

Каталожный номер:252101538

Комплект:1

Примечание:

№ на схеме:11A

Наименование:Сборка водительской кабины

Каталожный номер:252606280

Комплект:1

Примечание:Оснащение вентилятору

№ на схеме:11

Наименование:Сборка водительской кабины

Каталожный номер:252606511

Комплект:1

Примечание:Оснащение кондиционеру

№ на схеме:12

Наименование:Амортизатор в сборе

Каталожный номер:252800192

Комплект:8

Примечание:

№ на схеме:13

Наименование:Перегородка

Каталожный номер:252800195

Комплект:4

Примечание:

№ на схеме:14A

Наименование:Управляющий рычанг

Каталожный номер:252805998

Комплект:1

Примечание:Тройной

№ на схеме:14

Наименование:Управляющий рычанг

Каталожный номер:252805996

Комплект:1

Примечание:Двухсекционный

№ на схеме:15

Наименование:Болт

Каталожный номер:805000727

Комплект:12

Примечание:M10x25 GB/Т5783-2000

№ на схеме:16

Наименование:Шайба

Каталожный номер:805300017

Комплект:12

Примечание:10 GВ/Т97.1-2002

№ на схеме:17

Наименование:Шайба

Каталожный номер:805300014

Комплект:12

Примечание:10 GB/Т93-1987

№ на схеме:18A

Наименование:Сиденье

Каталожный номер:801968890

Комплект:1

Примечание:Оснащение кондиционеру

№ на схеме:18

Наименование:Сиденье

Каталожный номер:801968889

Комплект:1

Примечание:Оснащение вентилятору

№ на схеме:19

Наименование:Коробка управления

Каталожный номер:251806762

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт

Каталожный номер:805000060

Комплект:4

Примечание:M24x130 GВ/Т5782-2000

№ на схеме:21

Наименование:Шайба

Каталожный номер:805300034

Комплект:4

Примечание:24 GВ/Т97.1-2002

№ на схеме:22

Наименование:Шайба

Каталожный номер:805300021

Комплект:4

Примечание:24 GВ/Т97.1-2002

№ на схеме:23

Наименование:Гайка

Каталожный номер:805200117

Комплект:4

Примечание:M24 GВ/Т6170-2000

№ на схеме:24

Наименование:Укупорка

Каталожный номер:252102605

Комплект:2

Примечание:

№ на схеме:25

Наименование:Плита перекрытия тепляка

Каталожный номер:252605924

Комплект:1

Примечание:Оснащение вентилятору

№ на схеме:26

Наименование:Уплотняющая прокладка перекрытия тепляка

Каталожный номер:252605925

Комплект:1

Примечание:Оснащение вентилятору

№ на схеме:27

Наименование:Болт

Каталожный номер:805000716

Комплект:4

Примечание:M12x30 GВ/Т5783-2000

№ на схеме:28

Наименование:Болт

Каталожный номер:805000020

Комплект:10

Примечание:M8x30 GВ/Т5783-2000

№ на схеме:29

Наименование:Нажимная планка

Каталожный номер:251805058

Комплект:2

Примечание:Оснащение вентилятору

№ на схеме:30А

Наименование:Сбор резиновых полов

Каталожный номер:251805876

Комплект:1

Примечание:Оснащение кондиционеру

№ на схеме:30

Наименование:Сбор резиновых полов

Каталожный номер:251805826

Комплект:1

Примечание:Оснащение вентилятору

№ на схеме:31

Наименование:Сбор воздухоприводной трубы тепляка I

Каталожный номер:251806156

Комплект:1

Примечание:I

№ на схеме:32

Наименование:Сбор воздухоприводной трубы тепляка II

Каталожный номер:251806159

Комплект:1

Примечание:II

№ на схеме:33

Наименование:Резиновая втулка

Каталожный номер:251800359

Комплект:2

Примечание:
