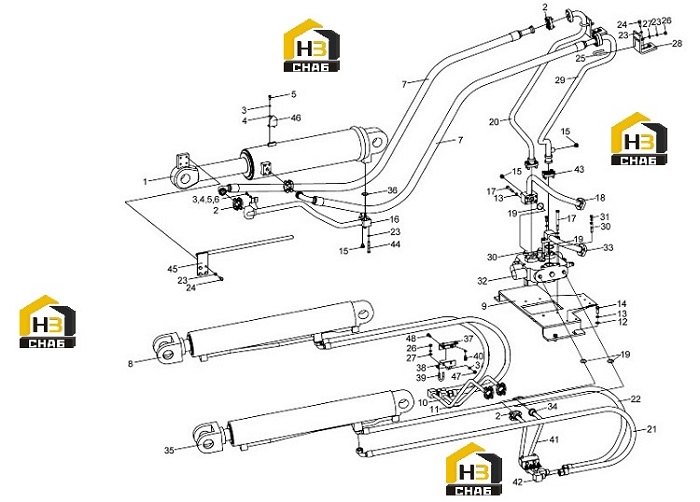

Гидросистема рабочая (вер2)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:803004330
Комплект:1
Примечание:XGYG01-127
№ на схеме:5
Каталожный номер:805000018
Комплект:4
Примечание:M8x20 GB/T 5783-2000
№ на схеме:8
Каталожный номер:803004331
Комплект:1
Примечание:XGYG01-128
№ на схеме:9
Каталожный номер:252600650
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:252600651
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:252600652
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:805300020
Комплект:10
Примечание:12 GB/T 97.1-2002
№ на схеме:14
Каталожный номер:805000048
Комплект:4
Примечание:M12x35 GB/T 5783-2000
№ на схеме:15
Каталожный номер:803166449
Комплект:5
Примечание:VSTI14X1.5EDA3C
№ на схеме:17
Каталожный номер:805000041
Комплект:8
Примечание:M12x70 GB/T 5782-2000
№ на схеме:18
Каталожный номер:252600723
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:801100148
Комплект:4
Примечание:40x3.55 GB/T 3452.1-1992
№ на схеме:20
Каталожный номер:252600829
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:252600556
Комплект:2
Примечание:
№ на схеме:22
Каталожный номер:252600557
Комплект:2
Примечание:
№ на схеме:24
Каталожный номер:805000727
Комплект:4
Примечание:M10x25 GB/T 5783-2000
№ на схеме:25
Каталожный номер:269900197
Комплект:2
Примечание:TL008001
№ на схеме:26
Каталожный номер:805200048
Комплект:4
Примечание:M10 GB/T 6170-2000
№ на схеме:27
Каталожный номер:805300017
Комплект:12
Примечание:10 GB/T 97.1-2002
№ на схеме:29
Каталожный номер:252600830
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:805002251
Комплект:3
Примечание:M12x180 GB/T 901-1988
№ на схеме:31
Каталожный номер:805200049
Комплект:6
Примечание:M12 GB/T 6170-2000
№ на схеме:32
Каталожный номер:803004101
Комплект:1
Примечание:D32(16MPa)
№ на схеме:33
Каталожный номер:252600655
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:805000043
Комплект:13
Примечание:M10x30 GB/T 5783-2000
№ на схеме:35
Каталожный номер:803004332
Комплект:1
Примечание:XGYG01-129
№ на схеме:36
Каталожный номер:801100068
Комплект:1
Примечание:32.5x3.55 GB/T3452.1-1992
№ на схеме:40
Каталожный номер:805000714
Комплект:4
Примечание:M10x20 GB/T 5783-2000
№ на схеме:41
Каталожный номер:252600807
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:252600808
Комплект:1
Примечание:
№ на схеме:44
Каталожный номер:805000401
Комплект:4
Примечание:M10x65 GB/T 5782-2000
№ на схеме:47
Каталожный номер:805200045
Комплект:12
Примечание:M8 GB/T 6170-2000
№ на схеме:48
Каталожный номер:805000017
Комплект:4
Примечание:M8x25 GB/T 5783-2000
