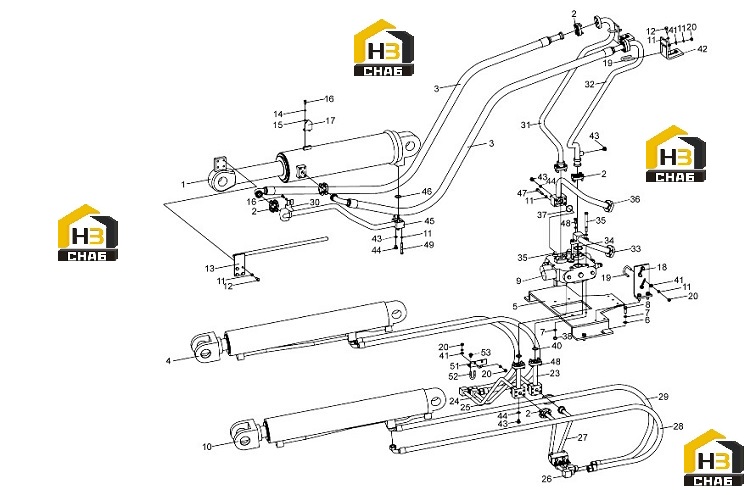

Гидросистема рабочая (часть2)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:803004330
Комплект:1
Примечание:XGYG01-127
№ на схеме:3
Каталожный номер:252600549
Комплект:2
Примечание:300K.7.2.1
№ на схеме:4
Каталожный номер:803004332
Комплект:1
Примечание:XGYG01-129
№ на схеме:5
Каталожный номер:252600550
Комплект:1
Примечание:300K.7.2.2
№ на схеме:8
Каталожный номер:805000048
Комплект:6
Примечание:M12x35 GB/T5783-2000
№ на схеме:9
Каталожный номер:803004065
Комплект:1
Примечание:DF25B2(30G)
№ на схеме:10
Каталожный номер:803004331
Комплект:1
Примечание:XGYG01-128
№ на схеме:12
Каталожный номер:805000727
Комплект:4
Примечание:M10x25 GB/T5783-2000
№ на схеме:13
Каталожный номер:252900302
Комплект:1
Примечание:500K.7-2.13
№ на схеме:16
Каталожный номер:805000018
Комплект:8
Примечание:M8x20 GB/T5783-2000
№ на схеме:18
Каталожный номер:252600544
Комплект:1
Примечание:300K.7.2-2
№ на схеме:19
Каталожный номер:269900197
Комплект:4
Примечание:TL008001
№ на схеме:23
Каталожный номер:252600551
Комплект:2
Примечание:300K.7.2.3
№ на схеме:24
Каталожный номер:252600552
Комплект:1
Примечание:300K.7.2.4
№ на схеме:25
Каталожный номер:252600553
Комплект:1
Примечание:300K 7.2.5
№ на схеме:26
Каталожный номер:252600554
Комплект:1
Примечание:300K.7.2.6
№ на схеме:27
Каталожный номер:252600555
Комплект:1
Примечание:300K.7.2.7
№ на схеме:28
Каталожный номер:252600556
Комплект:2
Примечание:300K 7.2.8
№ на схеме:29
Каталожный номер:252600557
Комплект:2
Примечание:300K.7.2.9
№ на схеме:30
Каталожный номер:252600545
Комплект:1
Примечание:300K.7.2-3
№ на схеме:31
Каталожный номер:252600558
Комплект:1
Примечание:300K.7.2.10
№ на схеме:32
Каталожный номер:252600559
Комплект:1
Примечание:300K.7.2.11
№ на схеме:33
Каталожный номер:252600560
Комплект:1
Примечание:300K.7.2.12
№ на схеме:34
Каталожный номер:801100049
Комплект:1
Примечание:50x3.55 GB3452.1-1992
№ на схеме:35
Каталожный номер:805000215
Комплект:4
Примечание:M12x140 GB/T5782-200
№ на схеме:36
Каталожный номер:252600561
Комплект:1
Примечание:300K.7.2.13
№ на схеме:37
Каталожный номер:801100148
Комплект:1
Примечание:40x3.55 GB/T3452.1-1992
№ на схеме:39
Каталожный номер:805000043
Комплект:4
Примечание:M10x30 GB/T5783-2000
№ на схеме:40
Каталожный номер:801100133
Комплект:4
Примечание:34.5x3.55 GB/T3452.1-1992
№ на схеме:42
Каталожный номер:252600546
Комплект:2
Примечание:300K.7.2-4
№ на схеме:43
Каталожный номер:803166449
Комплект:5
Примечание:VSTI14X1.5EDA3C
№ на схеме:45
Каталожный номер:252600562
Комплект:1
Примечание:300K.7.2.14
№ на схеме:46
Каталожный номер:801100068
Комплект:1
Примечание:32.5x3.55 GB/T3452.1-1992
№ на схеме:47
Каталожный номер:805000076
Комплект:4
Примечание:M10x70 GB/T5782-2000
№ на схеме:49
Каталожный номер:805000401
Комплект:4
Примечание:M10x65 GB/T5782-2000
№ на схеме:51
Каталожный номер:252600548
Комплект:2
Примечание:300K.7.2-6
№ на схеме:52
Каталожный номер:250100362
Комплект:4
Примечание:ZLC30E.10-2
