Блок управления

← Прибор в сборе (часть2) Сиденье в сборе (часть2) 801968890 →

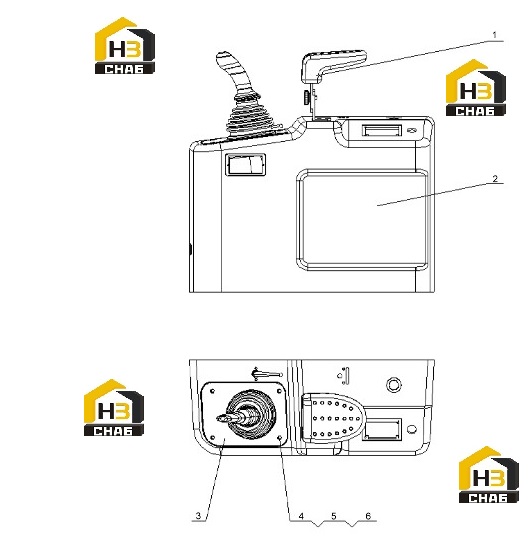

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Поручень

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шкаф управления

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:Монтажная панель поручня

Каталожный номер:802138135

Комплект:1

Примечание:10_4-DXS-00

№ на схеме:4

Наименование:Болт

Каталожный номер:805000714

Комплект:4

Примечание:M10x20 GB/T5783-2000

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300017

Комплект:4

Примечание:10 GB/T97.1-2002

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987
