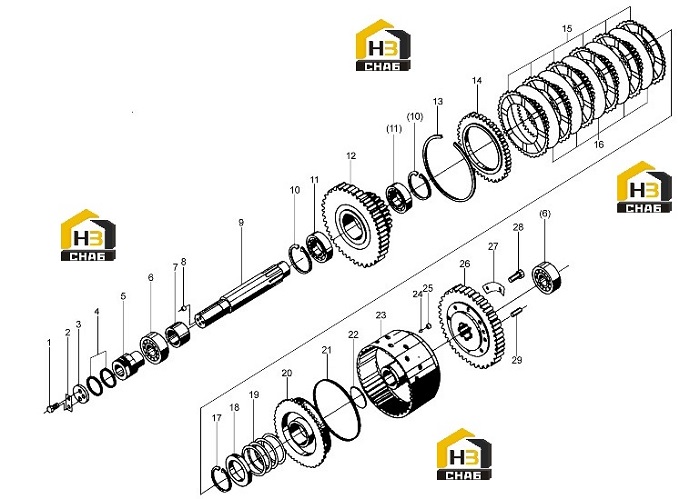

Вал промежуточный кпп в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:860113202
Комплект:1
Примечание:ZL20-032001
№ на схеме:3
Каталожный номер:860113201
Комплект:1
Примечание:ZL20-032002
№ на схеме:4
Каталожный номер:860114637
Комплект:2
Примечание:Ф52 CA10-3509164A
№ на схеме:5
Каталожный номер:860114642
Комплект:1
Примечание:ZL20-032003
№ на схеме:6
Каталожный номер:860110987
Комплект:2
Примечание:7507 GB297-86
№ на схеме:7
Каталожный номер:860114629
Комплект:1
Примечание:m=5, 2=24 ZL20-033001x1
№ на схеме:9
Каталожный номер:860114665
Комплект:1
Примечание:ZL20-033002
№ на схеме:10
Каталожный номер:GB893-86
Комплект:2
Примечание:75
№ на схеме:11
Каталожный номер:ZL276-89
Комплект:2
Примечание:109
№ на схеме:12
Каталожный номер:860114684
Комплект:1
Примечание:m=4.5, 2=41 ZL20-032004x1
№ на схеме:14
Каталожный номер:860114647
Комплект:1
Примечание:ZL20-032102
№ на схеме:15
Каталожный номер:860114636
Комплект:6
Примечание:ZL20-032104
№ на схеме:16
Каталожный номер:860114635
Комплект:5
Примечание:ZL20-032103
№ на схеме:17
Каталожный номер:GB894.2-86
Комплект:1
Примечание:60
№ на схеме:18
Каталожный номер:860114648
Комплект:1
Примечание:ZL20-032110
№ на схеме:21
Каталожный номер:860114640
Комплект:1
Примечание:ZL20-032107
№ на схеме:22
Каталожный номер:GB1235-76
Комплект:1
Примечание:6.0X3.1
№ на схеме:23
Каталожный номер:860114690
Комплект:1
Примечание:ZL20-032105
№ на схеме:26
Каталожный номер:860114672
Комплект:1
Примечание:m=4.5,Z=54 ZL20-033005x1
№ на схеме:28
Каталожный номер:GB5783-86
Комплект:8
Примечание:M10x25
№ на схеме:29
Каталожный номер:GB119-86
Комплект:2
Примечание:A8x22
