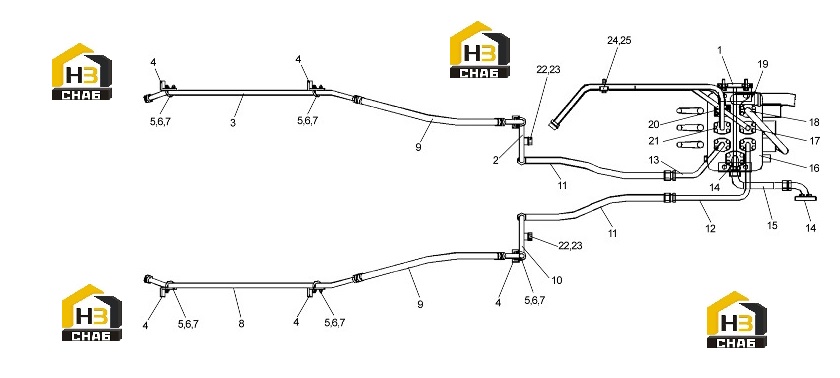

Система захвата трехсекционная (вер1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:250100406
Комплект:1
Примечание:Z3.22.4
№ на схеме:2
Каталожный номер:250900372
Комплект:1
Примечание:LW330F(II).37III.3.3
№ на схеме:3
Каталожный номер:250900370
Комплект:1
Примечание:LW330F(II).37III.3.1
№ на схеме:4
Каталожный номер:251900317
Комплект:6
Примечание:ZLC30E.10-1
№ на схеме:7
Каталожный номер:250100362
Комплект:6
Примечание:ZLC30E.10-2
№ на схеме:8
Каталожный номер:250900376
Комплект:1
Примечание:LW330F(II).37III.3.5
№ на схеме:9
Каталожный номер:250900371
Комплект:4
Примечание:LW330F(II).37III.3.2
№ на схеме:10
Каталожный номер:250900374
Комплект:1
Примечание:LW330F(II).37III.3.4
№ на схеме:11
Каталожный номер:250500215
Комплект:2
Примечание:LWC320F.10.2.1
№ на схеме:12
Каталожный номер:250500213
Комплект:1
Примечание:LWC320F.10.1.5
№ на схеме:13
Каталожный номер:250500214
Комплект:1
Примечание:LWC320F.10.1.6
№ на схеме:15
Каталожный номер:251700219
Комплект:1
Примечание:300F.07.1.2
№ на схеме:16
Каталожный номер:803004040
Комплект:1
Примечание:DF25.3B
№ на схеме:17
Каталожный номер:250500211
Комплект:1
Примечание:LWC320F.10.1.3
№ на схеме:18
Каталожный номер:250500210
Комплект:1
Примечание:LWC320F.10.1.2
№ на схеме:20
Каталожный номер:250500209
Комплект:1
Примечание:LWC320F.10.1.1
№ на схеме:21
Каталожный номер:250500212
Комплект:1
Примечание:LWC320F.10.1.4
№ на схеме:22
Каталожный номер:803107807
Комплект:2
Примечание:M14x1.5 JB1000-77
