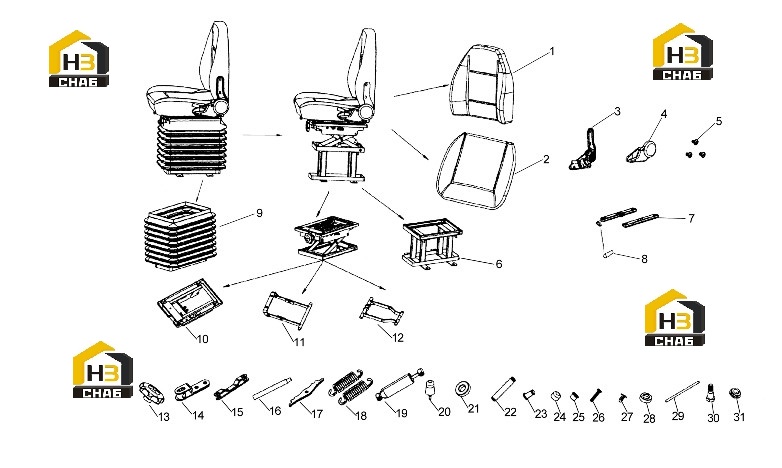

Сиденье в сборе

← Пол в сборе (часть2) Система двухсекционного рычага управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сборка каркаса спинки

Каталожный номер:FS16D-04-1000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сборка сиденья и подушки

Каталожный номер:FS16D-04-2000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Регулятор угла левой операцией

Каталожный номер:FT166

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пластмассовый кожух аппарат для регулирования угла

Каталожный номер:FTK166

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт с шайбой

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:6

Наименование:Дополнительные соединительные узлы для амортизирующей нижней рамы

Каталожный номер:FS16D-03-5000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Скользящий рельс в сборе

Каталожный номер:FS16D-04-3000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пластмассовая рукоятка

Каталожный номер:HBHC0008A0

Комплект:1

Примечание:

№ на схеме:9

Наименование:Резиновая втулка

Каталожный номер:FS16D-03-6000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Амортизирующая верхняя рама

Каталожный номер:FS16D-03-4100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Узлы наружной подпоры

Каталожный номер:HBJA0300B0

Комплект:1

Примечание:

№ на схеме:12

Наименование:Узлы внутренней подпоры

Каталожный номер:HBJA0200B0

Комплект:1

Примечание:

№ на схеме:13

Наименование:Амортизирующий маховик

Каталожный номер:FJ05-40

Комплект:1

Примечание:

№ на схеме:14

Наименование:Узлы шатуна

Каталожный номер:HBJA0600B0

Комплект:1

Примечание:

№ на схеме:15

Наименование:Узлы ступени

Каталожный номер:HBJA0500B0

Комплект:1

Примечание:

№ на схеме:16

Наименование:Регулировочный винт

Каталожный номер:FS16D-04-4302

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пружинная планка

Каталожный номер:HBJA0402B0

Комплект:2

Примечание:

№ на схеме:18

Наименование:Амортизирующая натяжная рессора

Каталожный номер:FJ05-36

Комплект:2

Примечание:

№ на схеме:19

Наименование:Демпфирующая пружина

Каталожный номер:HBJA0013A0

Комплект:1

Примечание:

№ на схеме:20

Наименование:Амортизирующая прокладка

Каталожный номер:HBJA0005A0

Комплект:2

Примечание:

№ на схеме:21

Наименование:Плоский подшипник

Каталожный номер:-

Комплект:1

Примечание:8102 Закрытый тип 8102

№ на схеме:22

Наименование:Длинный штифт

Каталожный номер:FJ02-05-01

Комплект:1

Примечание:(Ф10х59)

№ на схеме:23

Наименование:Короткий штифт

Каталожный номер:HBJA0410F0

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ползун

Каталожный номер:HBJA0003A3

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гильза

Каталожный номер:HBJA0102A3

Комплект:4

Примечание:1

№ на схеме:26

Наименование:Соединительный болт демпфирующей пружины

Каталожный номер:HBJA0012F0

Комплект:2

Примечание:

№ на схеме:27

Наименование:Пряжка F

Каталожный номер:HBJB0024A0

Комплект:30

Примечание:

№ на схеме:28

Наименование:Гильза подшипника

Каталожный номер:FJ05-46

Комплект:1

Примечание:

№ на схеме:29

Наименование:Установочный вал

Каталожный номер:HBJA0001E0

Комплект:1

Примечание:

№ на схеме:30

Наименование:Болт ступеньки

Каталожный номер:HBJA0006F0

Комплект:2

Примечание:

№ на схеме:31

Наименование:Гильза

Каталожный номер:HBJA0009A3

Комплект:1

Примечание:2
