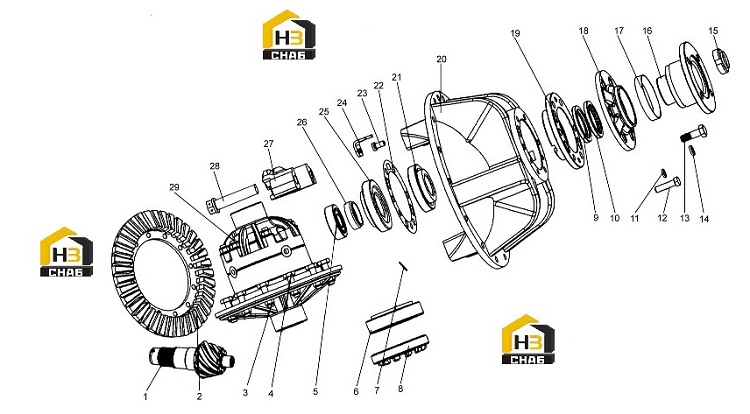

Редуктор главный в сборе

← Мост в сборе Дифференциал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1A

Наименование:Ведущая спиральная коническая шестерня

Каталожный номер:ZL40B.2.1-4B

Комплект:1

Примечание:

№ на схеме:1

Наименование:Ведущая спиральная коническая шестерня

Каталожный номер:ZL40B.2.1-4A

Комплект:1

Примечание:

№ на схеме:2A

Наименование:Ведомое гипоидное зубчатое колесо

Каталожный номер:ZL40B.2.1-15B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ведомое гипоидное зубчатое колесо

Каталожный номер:ZL40B.2.1-15A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Гайка

Каталожный номер:GB/T6187.2-2000

Комплект:12

Примечание:M14x1.5

№ на схеме:4

Наименование:Болт

Каталожный номер:75500003

Комплект:12

Примечание:M14x1.5x50

№ на схеме:5

Наименование:Подшипник

Каталожный номер:GB/T283-94

Комплект:1

Примечание:NUP2306E

№ на схеме:6

Наименование:Подшипник

Каталожный номер:GB/T297-94

Комплект:2

Примечание:32215

№ на схеме:7

Наименование:Железная проволока

Каталожный номер:GB/T343-94

Комплект:2

Примечание:1.6X600

№ на схеме:8

Наименование:Регулировочная гайка

Каталожный номер:ZL40.2.1-13

Комплект:2

Примечание:

№ на схеме:9

Наименование:Консервация

Каталожный номер:GB/T9877.1-88

Комплект:1

Примечание:FB70x95x12B

№ на схеме:10

Наименование:Консервация

Каталожный номер:-

Комплект:1

Примечание:B 60x80x8

№ на схеме:11

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:1

Примечание:12

№ на схеме:12

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:M12x55

№ на схеме:13

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:5

Примечание:M14x55

№ на схеме:14

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:5

Примечание:14

№ на схеме:15

Наименование:Замковая гайка

Каталожный номер:ZL40.2.1-1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Соединительный фланец

Каталожный номер:82060404

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пылезащитный кожух

Каталожный номер:ZL40.2.1.1-2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Крышка

Каталожный номер:ZL40.2.1-3

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гнездо подшипника

Каталожный номер:ZL40.2.1-6

Комплект:1

Примечание:

№ на схеме:20

Наименование:Корпус главного редуктора

Каталожный номер:83020403A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Подшипник

Каталожный номер:GB/T297-94

Комплект:1

Примечание:31311

№ на схеме:22

Наименование:Регулирующая шайба

Каталожный номер:ZL40.2.1-5

Комплект:1/1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:GB/T32.3-1988

Комплект:2

Примечание:M10x20

№ на схеме:24

Наименование:Замочная пластина

Каталожный номер:ZL40.2.1-18A

Комплект:2

Примечание:

№ на схеме:25

Наименование:Подшипник

Каталожный номер:GB/T297-94

Комплект:1

Примечание:31311

№ на схеме:26

Наименование:Блок регулировочного промежуточного тела

Каталожный номер:ZL40.2.1-7A

Комплект:1/1

Примечание:

№ на схеме:27

Наименование:Крышка

Каталожный номер:75200033

Комплект:1

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:75502600

Комплект:4

Примечание:М22х2.5х99

№ на схеме:29

Наименование:Дифференциал в сборе

Каталожный номер:ZL40.2.1

Комплект:1

Примечание:
