Насос перемены скорости

← Корпус соединения Клапан понижения давления в сборе →

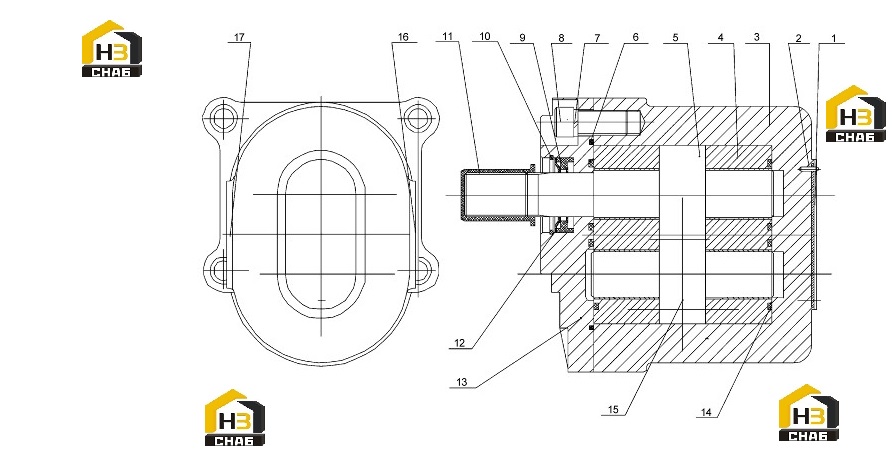

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Табличка

Каталожный номер:CBN-F32-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Заклепка

Каталожный номер:GB867-86

Комплект:4

Примечание:2x5

№ на схеме:3

Наименование:Корпус

Каталожный номер:CBN-F32-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:Втулка вала

Каталожный номер:CBN-F32-03

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ведущая шестерня

Каталожный номер:CBN-F32-04

Комплект:1

Примечание:

№ на схеме:6

Наименование:Уплотнительное кольцо типа

Каталожный номер:CBN-F32-05

Комплект:2

Примечание:

№ на схеме:7

Наименование:Пружинная шайба

Каталожный номер:GB859-87

Комплект:8

Примечание:10

№ на схеме:8

Наименование:Винт

Каталожный номер:GB70-2000

Комплект:8

Примечание:M8x30

№ на схеме:9

Наименование:Каркасный сальник

Каталожный номер:GB9877.1-88

Комплект:1

Примечание:25x42x10

№ на схеме:10

Наименование:Борткольцо

Каталожный номер:GB893.1-86

Комплект:1

Примечание:42

№ на схеме:11

Наименование:Защитный чехол вала

Каталожный номер:CBN-F32-07

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ограничительная скоба

Каталожный номер:CB-F63-04

Комплект:1

Примечание:

№ на схеме:13

Наименование:Передняя крышка

Каталожный номер:CBN-F32-06

Комплект:1

Примечание:

№ на схеме:14

Наименование:Уплотнительное кольцо

Каталожный номер:CBN-E32-06

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ведомая шестерня

Каталожный номер:CBN-F32-08

Комплект:1

Примечание:

№ на схеме:16

Наименование:Заглушка выпускного отверстия

Каталожный номер:CB32-104

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пробка впускного отверстия

Каталожный номер:CB32-103

Комплект:1

Примечание:
