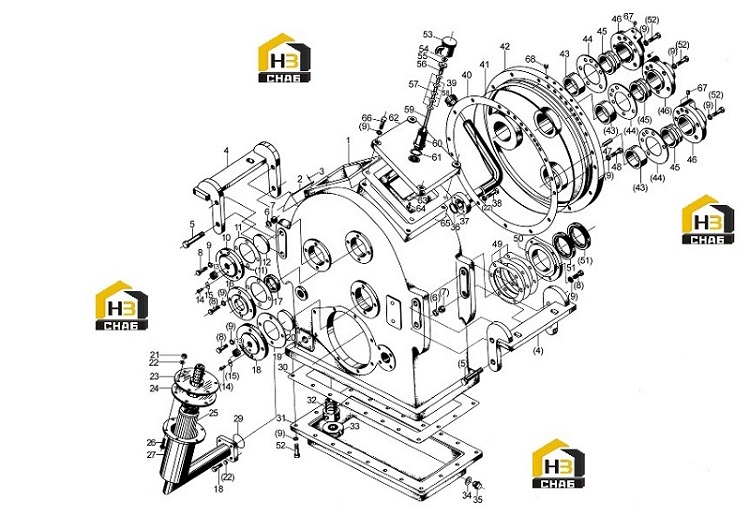

Детали коробки передач

← Клапан понижения давления в сборе Вал входной кпп в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус

Каталожный номер:860114712

Комплект:1

Примечание:ZL20-030001

№ на схеме:2

Наименование:Бирка

Каталожный номер:403091

Комплект:1

Примечание:

№ на схеме:3

Наименование:Заклепка таблички

Каталожный номер:GB/T827-1986

Комплект:4

Примечание:2X6

№ на схеме:4

Наименование:Опора

Каталожный номер:ZL20-030057

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шестигранный болт

Каталожный номер:GB5783-86

Комплект:8

Примечание:M16X75

№ на схеме:6

Наименование:Пружинная шайба

Каталожный номер:GB93-87

Комплект:8

Примечание:16

№ на схеме:7

Наименование:Шестигранная гайка

Каталожный номер:GB6170-86

Комплект:8

Примечание:M16

№ на схеме:8

Наименование:Шестигранный болт

Каталожный номер:GB5783-86

Комплект:18

Примечание:M10X25

№ на схеме:9

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:57

Примечание:10

№ на схеме:10

Наименование:Торцовый щит

Каталожный номер:ZL20-030003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Бумажная прокладка

Каталожный номер:ZL20-030002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Регулировочное кольцо

Каталожный номер:ZL20-030005

Комплект:1

Примечание:

№ на схеме:13

Наименование:Регулировочный винт

Каталожный номер:860114711

Комплект:2

Примечание:ZL20-030006

№ на схеме:14

Наименование:Болт с шестигранной головкой

Каталожный номер:GB5783-86

Комплект:2

Примечание:M6x6

№ на схеме:15

Наименование:Стопорная пленка

Каталожный номер:ZL20-030004

Комплект:2

Примечание:

№ на схеме:16

Наименование:Боковой щит входного вала

Каталожный номер:860114622

Комплект:1

Примечание:ZL20-030008

№ на схеме:17

Наименование:Консервация

Каталожный номер:860110595

Комплект:1

Примечание:45x62x12 JB2600-80

№ на схеме:18

Наименование:Боковой щит промежуточного вала

Каталожный номер:ZL20-030058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Бумажная прокладка

Каталожный номер:ZL20-030025

Комплект:1

Примечание:

№ на схеме:20

Наименование:Регулировочное кольцо маслоотбойной крышки

Каталожный номер:ZL20-030059

Комплект:1

Примечание:

№ на схеме:21

Наименование:Гайка

Каталожный номер:GB6170-86

Комплект:6

Примечание:M8

№ на схеме:22

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:14

Примечание:8

№ на схеме:23

Наименование:Фланцевое соединение

Каталожный номер:ZL20-030062W1

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:ZL20-030062-4

Комплект:1

Примечание:

№ на схеме:25

Наименование:Фильтроэлемент

Каталожный номер:WL-100X100-J

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:6

Примечание:M8x25

№ на схеме:27

Наименование:Фланцевое соединение

Каталожный номер:ZL20-030062-3W1

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шестигранный болт

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8x30

№ на схеме:29

Наименование:O-образное кольцо

Каталожный номер:Q26-01

Комплект:1

Примечание:50x4

№ на схеме:30

Наименование:Лабиринт

Каталожный номер:ZL20-030020

Комплект:1

Примечание:61

№ на схеме:31

Наименование:Поддон картера

Каталожный номер:ZL20-034001

Комплект:1

Примечание:

№ на схеме:32

Наименование:Всасывающая труба

Каталожный номер:ZL20-030007

Комплект:1

Примечание:

№ на схеме:33

Наименование:Постоянный магнит

Каталожный номер:ZL20-030043

Комплект:1

Примечание:

№ на схеме:34

Наименование:Шайба

Каталожный номер:ZL20-034004

Комплект:1

Примечание:

№ на схеме:35

Наименование:Пробка

Каталожный номер:Q20-01

Комплект:1

Примечание:M20x1.5

№ на схеме:36

Наименование:O-образное кольцо

Каталожный номер:GB1235-76

Комплект:1

Примечание:40x3.1

№ на схеме:37

Наименование:Головка масляной трубы

Каталожный номер:ZL20-037000x2

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шестигранный болт

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8x30

№ на схеме:39

Наименование:Крышка масляной трубы

Каталожный номер:ZL20-037200

Комплект:1

Примечание:

№ на схеме:40

Наименование:Бумажная прокладка большого бокового щита

Каталожный номер:ZL20-030063

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-образное резиновое кольцо

Каталожный номер:ZL20-030033

Комплект:1

Примечание:

№ на схеме:42

Наименование:Большой боковой щит

Каталожный номер:ZL20-031000

Комплект:1

Примечание:

№ на схеме:43

Наименование:Втулка вала

Каталожный номер:860114728

Комплект:3

Примечание:ZL20-030032

№ на схеме:44

Наименование:Шайба

Каталожный номер:ZL20-030031

Комплект:3

Примечание:

№ на схеме:45

Наименование:Заглушка вала внешнего уплотнения

Каталожный номер:860114643

Комплект:3

Примечание:ZL20-035002

№ на схеме:46

Наименование:Торцевая крышка впуска

Каталожный номер:Z00340099

Комплект:3

Примечание:ZL20-035001

№ на схеме:47

Наименование:Фиксатор

Каталожный номер:GB119-86

Комплект:1

Примечание:A10x40

№ на схеме:48

Наименование:Шестигранный винт с круглой головкой

Каталожный номер:GB70-85

Комплект:13

Примечание:M10x30

№ на схеме:49

Наименование:Регулировочная прокладка входного вала

Каталожный номер:ZL20-030022

Комплект:1

Примечание:

№ на схеме:50

Наименование:Крышка уплотнения переднего выходного вала

Каталожный номер:ZL20-030026

Комплект:1

Примечание:

№ на схеме:51

Наименование:Консервация

Каталожный номер:860110602

Комплект:2

Примечание:65x90x12 HG4-692-67

№ на схеме:52

Наименование:Болт с шестигранной головкой

Каталожный номер:GB5783-86

Комплект:35

Примечание:M10x30

№ на схеме:53

Наименование:Крышка вентилятора

Каталожный номер:ZL20-030101

Комплект:1

Примечание:

№ на схеме:54

Наименование:Квадратная гайка

Каталожный номер:GB39-88

Комплект:1

Примечание:M6

№ на схеме:55

Наименование:Вентиляционная пластинка

Каталожный номер:ZL20-030103

Комплект:1

Примечание:

№ на схеме:56

Наименование:Медная втулка

Каталожный номер:ZL20-030105

Комплект:1

Примечание:

№ на схеме:57

Наименование:Лабиринт

Каталожный номер:ZL20-030106

Комплект:5

Примечание:

№ на схеме:58

Наименование:Медная отсечная втулка

Каталожный номер:ZL20-030107

Комплект:4

Примечание:

№ на схеме:58

Наименование:Медная отсечная втулка

Каталожный номер:ZL20-030107

Комплект:4

Примечание:

№ на схеме:59

Наименование:Длинный винт

Каталожный номер:ZL20-030102

Комплект:1

Примечание:

№ на схеме:60

Наименование:Корпус

Каталожный номер:ZL20-030109

Комплект:1

Примечание:

№ на схеме:61

Наименование:Картон

Каталожный номер:ZL20-030108

Комплект:1

Примечание:

№ на схеме:62

Наименование:Крышка коробки

Каталожный номер:860114839

Комплект:1

Примечание:ZL20-030039

№ на схеме:63

Наименование:Масло отбойная крышка

Каталожный номер:ZL20-030060

Комплект:1

Примечание:

№ на схеме:64

Наименование:Полукруглая заклепка

Каталожный номер:GB867-86

Комплект:4

Примечание:4X18

№ на схеме:65

Наименование:Бумажная прокладка

Каталожный номер:ZL20-030040

Комплект:1

Примечание:0.5

№ на схеме:66

Наименование:Болт с квадратной головкой

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10X35 GB/T5783-2000

№ на схеме:67

Наименование:Глухая пробка

Каталожный номер:Q21-34

Комплект:6

Примечание:7

№ на схеме:68

Наименование:Глухая пробка

Каталожный номер:ZL20-031005

Комплект:6

Примечание:7
