Зажим для травы

← Устройство рабочее вилки 9103109 Устройство для боковой выгрузки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

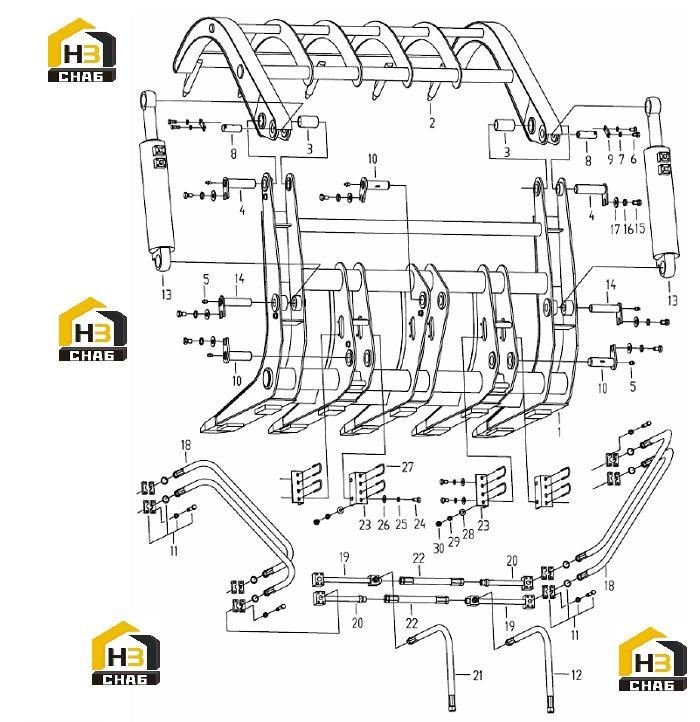

№ на схеме:1

Наименование:Lower Clamp

Каталожный номер:9320014

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper Clamp

Каталожный номер:9323463

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:9304893

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:9304263

Комплект:2

Примечание:

№ на схеме:5

Наименование:Grease Cup

Каталожный номер:4905002

Комплект:9

Примечание:M10X1 JB/T7940.1-1995

№ на схеме:6

Наименование:Bolt

Каталожный номер:4005053

Комплект:4

Примечание:M10X25 GB5783-86

№ на схеме:7

Наименование:Washer

Каталожный номер:4401008

Комплект:4

Примечание:10 GB93-87

№ на схеме:8

Наименование:Pin

Каталожный номер:9304262

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plank

Каталожный номер:9304265

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin shaft

Каталожный номер:9301691

Комплект:3

Примечание:

№ на схеме:11

Наименование:Split Flange

Каталожный номер:5003024

Комплект:8

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:9362764

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder

Каталожный номер:9306452

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:9304264

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:4005059

Комплект:7

Примечание:M16X25 GB5783-86

№ на схеме:16

Наименование:Washer

Каталожный номер:4401011

Комплект:7

Примечание:16 GB93-87

№ на схеме:17

Наименование:Washer

Каталожный номер:4403009

Комплект:7

Примечание:16 GB96-85

№ на схеме:18

Наименование:Hose

Каталожный номер:9362759

Комплект:4

Примечание:

№ на схеме:19

Наименование:Tube

Каталожный номер:9362761

Комплект:2

Примечание:

№ на схеме:20

Наименование:Tube

Каталожный номер:9362760

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:9362762

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:9362763

Комплект:2

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:9304901

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:4005067

Комплект:8

Примечание:M12X30 GB5783-86

№ на схеме:25

Наименование:Washer

Каталожный номер:4401009

Комплект:8

Примечание:12 GB93-87

№ на схеме:26

Наименование:Washer

Каталожный номер:4404010

Комплект:8

Примечание:12 GB97.1-85

№ на схеме:27

Наименование:U-Bolt

Каталожный номер:9304900

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:4404008

Комплект:16

Примечание:8 GB97.1-85

№ на схеме:29

Наименование:Washer

Каталожный номер:4401007

Комплект:16

Примечание:8 GB93-87

№ на схеме:30

Наименование:Nut

Каталожный номер:4301008

Комплект:16

Примечание:M8 GB6170-86
