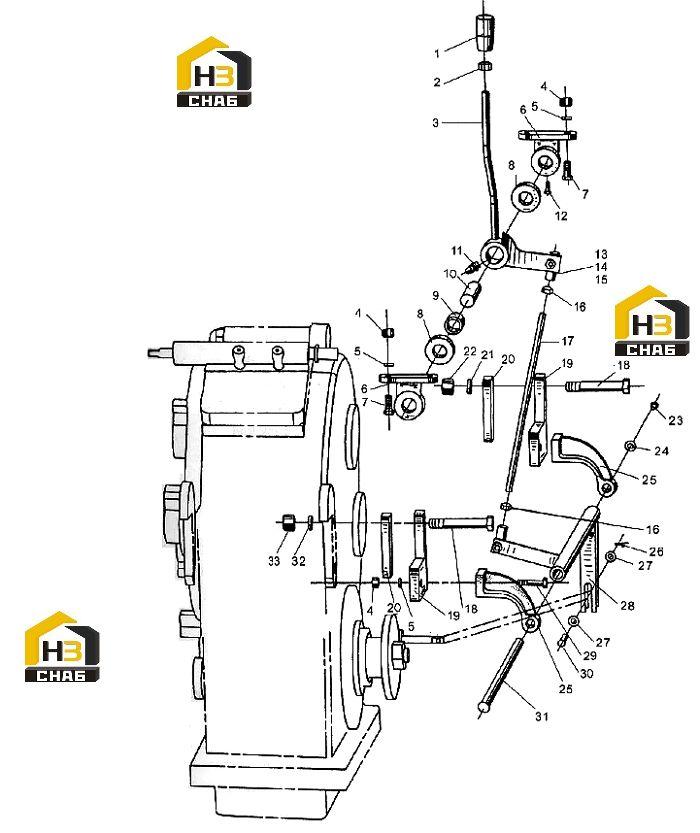

Управление переключением передач z3.7

← Механизм вилочный коробки передач с высокой и низкой передачей Рама передняя 300f . 05 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Knob

Каталожный номер:ZL40.7.1-16

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:1

Примечание:M12

№ на схеме:3

Наименование:Control Lever

Каталожный номер:Z3.7.6A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:8

Примечание:M10

№ на схеме:5

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:10

№ на схеме:6

Наименование:Fixing Seat

Каталожный номер:ZL40.10.7-4A

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:4

Примечание:M10×25

№ на схеме:8

Наименование:Spacer

Каталожный номер:ZL40.10.7-3A

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lining Bushing

Каталожный номер:ZL40.10.7-1A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:Z3.7-5

Комплект:1

Примечание:

№ на схеме:11

Наименование:Grease Cup

Каталожный номер:JB/T7940.2-1995

Комплект:1

Примечание:45°M10×1

№ на схеме:12

Наименование:Screw

Каталожный номер:GB86-88

Комплект:2

Примечание:M6x16

№ на схеме:13

Наименование:Joint

Каталожный номер:Z3.7.5-2

Комплект:2

Примечание:M12

№ на схеме:14

Наименование:Pin Shaft

Каталожный номер:GB882-86

Комплект:2

Примечание:B12×40

№ на схеме:15

Наименование:Cotter Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:3.2×30

№ на схеме:16

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M12

№ на схеме:17

Наименование:Link Rod

Каталожный номер:Z3.7.5-1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:4

Примечание:M16×100

№ на схеме:19

Наименование:Supporting Plate

Каталожный номер:Z3.7-3

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:Z3.7-2

Комплект:2

Примечание:

№ на схеме:21

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:16

№ на схеме:22

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M16

№ на схеме:23

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:1

Примечание:M8×20

№ на схеме:24

Наименование:Washer

Каталожный номер:Z3.7-8

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket

Каталожный номер:Z3.7-7

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:GB91-86

Комплект:1

Примечание:2.5×24

№ на схеме:27

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:2

Примечание:10

№ на схеме:28

Наименование:Lower Mechanism

Каталожный номер:Z3.7.4

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:4

Примечание:M10×45

№ на схеме:30

Наименование:Pin Shaft

Каталожный номер:GB882-86

Комплект:1

Примечание:B10×60

№ на схеме:31

Наименование:Shaft

Каталожный номер:Z3.7-4

Комплект:1

Примечание:

№ на схеме:32

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:16

№ на схеме:33

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M16
