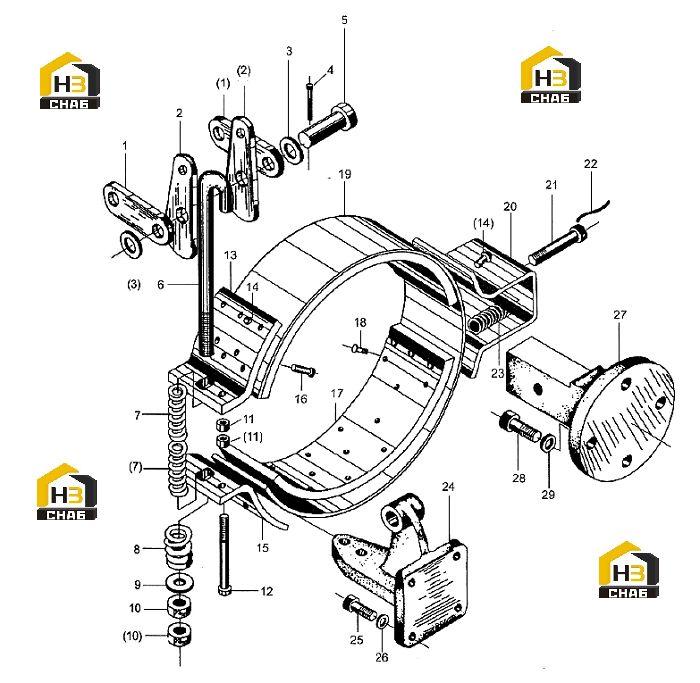

Тормоз стояночный

← Вал выходной Клапан регулирующий коробки передач в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connective Plate

Каталожный номер:ZL20-038005

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cam Plate

Каталожный номер:ZL20-038003

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:2

Примечание:16

№ на схеме:4

Наименование:Cotter Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:3×25

№ на схеме:5

Наименование:Pin Shaft

Каталожный номер:GB882-86

Комплект:2

Примечание:A16×48

№ на схеме:6

Наименование:Screw

Каталожный номер:ZL20-038004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thin Spring

Каталожный номер:ZL20-038002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:ZL20-038001

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:1

Примечание:12

№ на схеме:10

Наименование:Nut

Каталожный номер:GB6171-86

Комплект:2

Примечание:M12×1.25

№ на схеме:11

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:2

Примечание:M8

№ на схеме:12

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:1

Примечание:M8×75

№ на схеме:13

Наименование:Brake Band (Upper)

Каталожный номер:ZL20-038102

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rivet

Каталожный номер:GB867-86

Комплект:18

Примечание:6×12

№ на схеме:15

Наименование:Brake Band (Lower)

Каталожный номер:ZL20-038101

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rivet

Каталожный номер:GB875-86

Комплект:4

Примечание:5×12

№ на схеме:17

Наименование:Friction Plate

Каталожный номер:ZL20-038104

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hollow Rivet

Каталожный номер:GB875-86

Комплект:22

Примечание:5×17

№ на схеме:19

Наименование:Steel Band

Каталожный номер:ZL20-038103

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket of Braking Band

Каталожный номер:ZL20-038105

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:GB32.1-86

Комплект:1

Примечание:M10×55

№ на схеме:22

Наименование:Wire

Каталожный номер:ZL20-038007

Комплект:1

Примечание:0.5

№ на схеме:23

Наименование:Adjusting Spring

Каталожный номер:ZL20-038006

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bracket (right)

Каталожный номер:ZL20-030041

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8×25

№ на схеме:26

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:8

№ на схеме:27

Наименование:Bracket(left)

Каталожный номер:ZL20-030042

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12×30

№ на схеме:29

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:12
