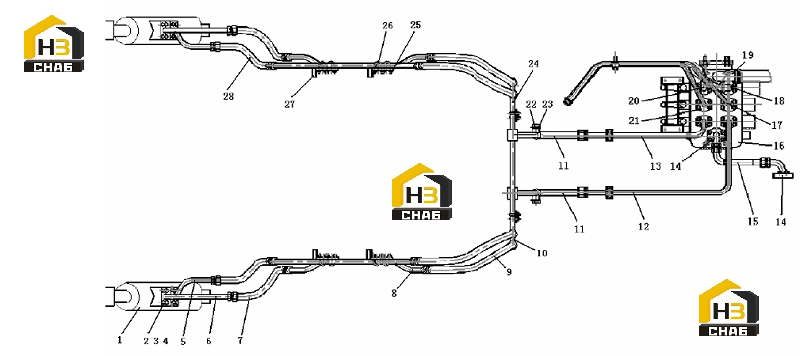

Система зажима гидравлическая (часть 2)

← Система зажима гидравлическая (часть 1) Система бокового сброса гидравлическая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp cylinder

Каталожный номер:9306452

Комплект:2

Примечание:ZLJ30E.10.1A

№ на схеме:2

Наименование:Bolt

Каталожный номер:4005054

Комплект:16

Примечание:GB5783-86 M10X30

№ на схеме:3

Наименование:Washer

Каталожный номер:4401007

Комплект:16

Примечание:GB93-87 8

№ на схеме:4

Наименование:“O” Ring

Каталожный номер:4827047

Комплект:4

Примечание:GB3452.1-1992 28X3.55

№ на схеме:5

Наименование:Tube

Каталожный номер:9348304

Комплект:2

Примечание:LWJ320F.10.1.8

№ на схеме:6

Наименование:Tube

Каталожный номер:9348301

Комплект:2

Примечание:LWJ320F.10.1.7

№ на схеме:7

Наименование:Hose

Каталожный номер:9348319

Комплект:2

Примечание:LWJ320F.10.1.5

№ на схеме:8

Наименование:Tube

Каталожный номер:9348318

Комплект:4

Примечание:LWJ320F.10.1.4

№ на схеме:9

Наименование:Hose

Каталожный номер:9348317

Комплект:4

Примечание:LWJ320F.10.1.3

№ на схеме:10

Наименование:Tube

Каталожный номер:9348311

Комплект:1

Примечание:LWJ320F.10.1.1

№ на схеме:11

Наименование:Hose

Каталожный номер:9348294

Комплект:2

Примечание:LWC320F.10.2.1

№ на схеме:12

Наименование:Tube

Каталожный номер:9348289

Комплект:1

Примечание:LWC320F.10.1.5

№ на схеме:13

Наименование:Tube

Каталожный номер:9348291

Комплект:1

Примечание:LWC320F.10.1.6

№ на схеме:14

Наименование:Flange

Каталожный номер:5003025

Комплект:2

Примечание:LW320G.07.01.3

№ на схеме:15

Наименование:Hose

Каталожный номер:9364980

Комплект:1

Примечание:LW320G.07.01.2

№ на схеме:16

Наименование:Control Valve

Каталожный номер:5000332

Комплект:1

Примечание:DF25.3B

№ на схеме:17

Наименование:Tube

Каталожный номер:9348283

Комплект:1

Примечание:LWC320F.10.1.3

№ на схеме:18

Наименование:Tube

Каталожный номер:9348280

Комплект:1

Примечание:LWC320F.10.1.2

№ на схеме:19

Наименование:Tube

Каталожный номер:9301451

Комплект:1

Примечание:Z3.10.5

№ на схеме:20

Наименование:Tube

Каталожный номер:9348276

Комплект:1

Примечание:LWC320F.10.1.1

№ на схеме:21

Наименование:Tube

Каталожный номер:9348286

Комплект:1

Примечание:LWC320F.10.1.2

№ на схеме:22

Наименование:Bolt

Каталожный номер:4614004

Комплект:2

Примечание:JB1000-77 M14X1.5

№ на схеме:23

Наименование:Washer

Каталожный номер:4829002

Комплект:2

Примечание:14 Q/SC1294-2000

№ на схеме:24

Наименование:Tube

Каталожный номер:9348313

Комплект:1

Примечание:LWJ320F.10.1.2

№ на схеме:25

Наименование:Nut

Каталожный номер:4301008

Комплект:20

Примечание:M8 GB6170-86

№ на схеме:26

Наименование:U-bolt

Каталожный номер:9304364

Комплект:10

Примечание:ZLC30E.10-2

№ на схеме:27

Наименование:Bracket

Каталожный номер:9327824

Комплект:2

Примечание:ZLJ30E(I).10-2

№ на схеме:28

Наименование:Hose

Каталожный номер:9348320

Комплект:2

Примечание:LWJ320F.10.1.9
