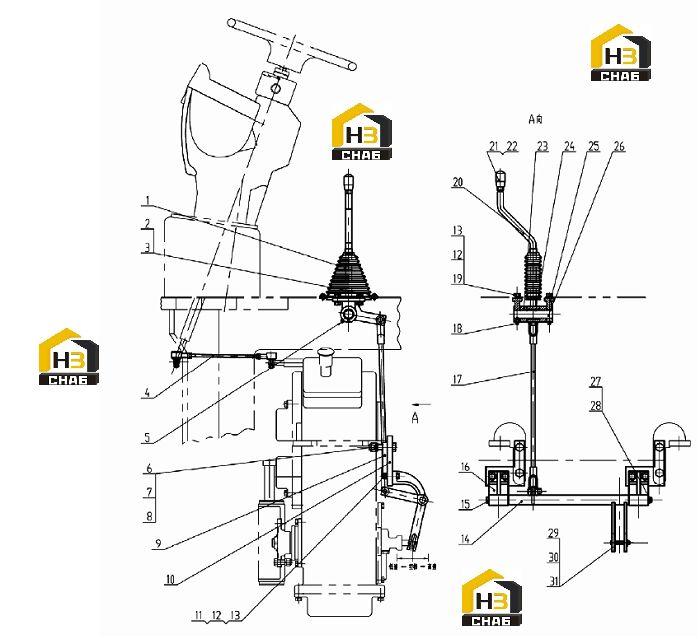

Система управления переключением передач 9103182

← Устройство для боковой выгрузки Кабина 9103184 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber sleeve

Каталожный номер:9360795

Комплект:1

Примечание:

№ на схеме:2

Наименование:Blot

Каталожный номер:4202066

Комплект:4

Примечание:M5×12 GB67-85

№ на схеме:3

Наименование:Washer

Каталожный номер:4403003

Комплект:4

Примечание:5 GB96-85

№ на схеме:4

Наименование:Link

Каталожный номер:9315923

Комплект:1

Примечание:

№ на схеме:5

Наименование:Grease Cup

Каталожный номер:4906002

Комплект:1

Примечание:JB/T7940.2-1995 45°M10×1

№ на схеме:6

Наименование:Bolt

Каталожный номер:4004069

Комплект:4

Примечание:GB5782-86 M16X100

№ на схеме:7

Наименование:Nut

Каталожный номер:4301012

Комплект:4

Примечание:GB6170-86 M16

№ на схеме:8

Наименование:Washer

Каталожный номер:4401011

Комплект:4

Примечание:GB93-87 16

№ на схеме:9

Наименование:Washer

Каталожный номер:9301090

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plank

Каталожный номер:9301091

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:4004031

Комплект:4

Примечание:M10X45

№ на схеме:12

Наименование:Nut

Каталожный номер:4601009

Комплект:8

Примечание:GB6170-86 M10

№ на схеме:13

Наименование:Washer

Каталожный номер:4401008

Комплект:8

Примечание:GB93-87 10

№ на схеме:14

Наименование:Lower mechanism

Каталожный номер:9305270

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shaft

Каталожный номер:9301122

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:9307552

Комплект:2

Примечание:

№ на схеме:17

Наименование:Link

Каталожный номер:9305274

Комплект:1

Примечание:

№ на схеме:18

Наименование:Blot

Каталожный номер:4209009

Комплект:2

Примечание:GB86-88 M6×16

№ на схеме:19

Наименование:Bolt

Каталожный номер:4004246

Комплект:4

Примечание:GB5782-86 M10X25

№ на схеме:20

Наименование:Control Pole

Каталожный номер:9357222

Комплект:1

Примечание:

№ на схеме:21

Наименование:Handle Ball

Каталожный номер:5004865

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:4301010

Комплект:1

Примечание:GB6170-86 M12

№ на схеме:23

Наименование:Spacer

Каталожный номер:9301133

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:9301134

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket

Каталожный номер:9301135

Комплект:2

Примечание:

№ на схеме:26

Наименование:Shaft

Каталожный номер:9305265

Комплект:1

Примечание:

№ на схеме:27

Наименование:Blot

Каталожный номер:4005040

Комплект:1

Примечание:GB5783-86 M8×20

№ на схеме:28

Наименование:Washer

Каталожный номер:9307553

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:4506475

Комплект:1

Примечание:GB882-86 B10X60

№ на схеме:30

Наименование:Pin

Каталожный номер:4501065

Комплект:1

Примечание:GB91-86 2.5X24

№ на схеме:31

Наименование:Washer

Каталожный номер:4404009

Комплект:2

Примечание:GB97.1-85 10
