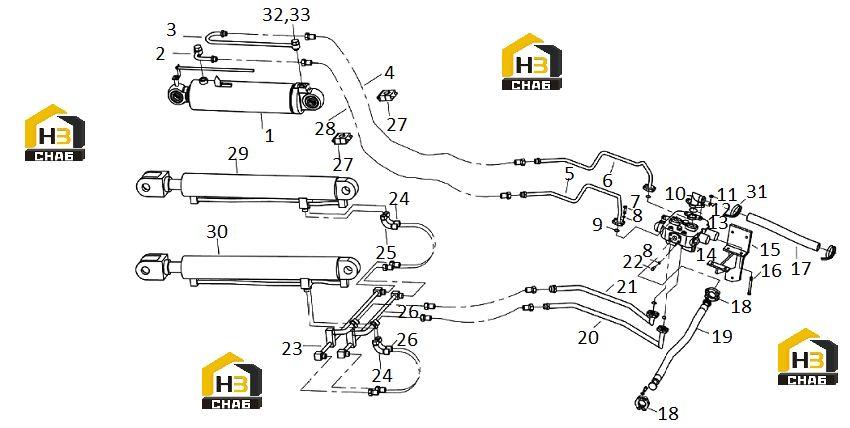

Система рабочая гидравлическая

Каталожный номер:9343924

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:9343925

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:9340969

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:9343922

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:9343923

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:4016032

Комплект:16

Примечание:M10×30 GB21-76

№ на схеме:8

Наименование:Washer

Каталожный номер:4401008

Комплект:24

Примечание:10 GB93-87

№ на схеме:9

Наименование:O-Ring

Каталожный номер:4827047

Комплект:4

Примечание:28×3.55 GB3452.1-1992

№ на схеме:10

Каталожный номер:9301451

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:4301010

Комплект:8

Примечание:M12 GB6170-86

№ на схеме:12

Наименование:Lock Washer

Каталожный номер:4401009

Комплект:12

Примечание:12 GB93-87

№ на схеме:13

Наименование:O- Ring

Каталожный номер:4801079

Комплект:1

Примечание:50×3.5 GB1235-76

№ на схеме:14

Наименование:Distributing Valve

Каталожный номер:5002035

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:9301559

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:4004234

Комплект:4

Примечание:M12×140 GB5780-86

№ на схеме:17

Каталожный номер:9315926

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:5003025

Комплект:4

Примечание:FPS 1 1/4

№ на схеме:19

Каталожный номер:9364962

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:9343926

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:9343927

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:4204095

Комплект:8

Примечание:M10×30

№ на схеме:23

Каталожный номер:9353311

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:9353309

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:9353310

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:9353312

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:9337738

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:9340968

Комплект:1

Примечание:

№ на схеме:29

Наименование:Right Boom Cylinder

Каталожный номер:9364970

Комплект:1

Примечание:

№ на схеме:30

Наименование:Left Boom Cylinder

Каталожный номер:9364969

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:4A05007

Комплект:4

Примечание:50-55 JB3616.1-1984

№ на схеме:32
