Корпус зажима 9353751

Корпус зажима 9353751

← Трубопровод зажимной Устройство рабочее вилки 9103109 →

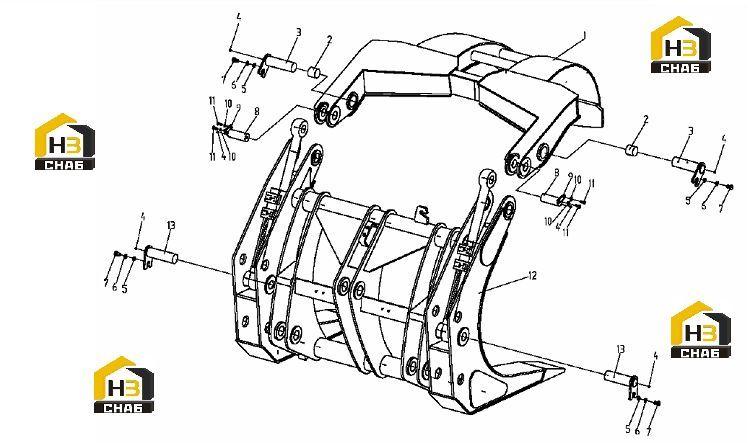

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Upper Clamp
Каталожный номер:9353768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bushing
Каталожный номер:9304893
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:9304263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Grease Nipple
Каталожный номер:4905002
Комплект:6
Примечание:M10X1 JB/T7940.1-1995
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:9301210
Комплект:4
Примечание:85Z.6-5
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4401011
Комплект:4
Примечание:16 GB93-87
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4005095
Комплект:4
Примечание:M16X25 GB5783-86
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:9304262
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:9304265
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4401008
Комплект:4
Примечание:10 GB93-87
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:4004246
Комплект:4
Примечание:M10X25
0 ₽
шт
№ на схеме:12
Наименование:Lower Clamp
Каталожный номер:9353752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pin
Каталожный номер:9304264
Комплект:2
Примечание:
