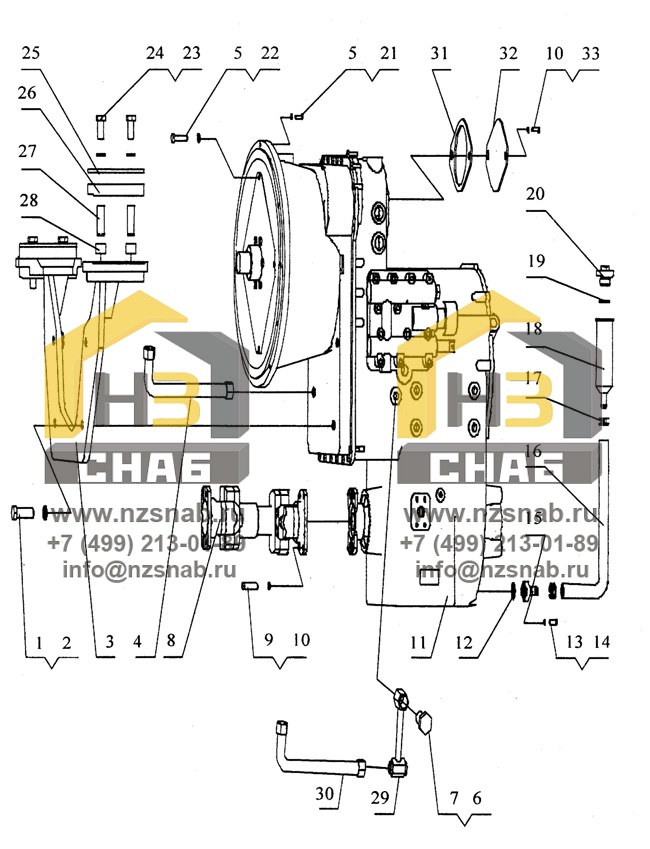

Трансмиссия 2

← Трансмиссия 1 Двигательная система 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M20X65

Каталожный номер:104000059

Комплект:4

Примечание:GB/T5782

№ на схеме:2

Наименование:Шайба 20

Каталожный номер:104040006

Комплект:4

Примечание:GB/T93

№ на схеме:3

Наименование:Кронштейн

Каталожный номер:1340043

Комплект:1

Примечание:

№ на схеме:4

Наименование:Резиновая труба

Каталожный номер:101020053

Комплект:1

Примечание:25I-2450-90° -TH

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:104040008

Комплект:16

Примечание:GB/T93

№ на схеме:6

Наименование:Шайба 30

Каталожный номер:104040038

Комплект:1

Примечание:GB/T93

№ на схеме:7

Наименование:Болт

Каталожный номер:1210182

Комплект:1

Примечание:

№ на схеме:8

Наименование:Трансмиссионный Валь

Каталожный номер:103040002

Комплект:1

Примечание:JB/T1002

№ на схеме:9

Наименование:Болт (L=50)

Каталожный номер:104000016

Комплект:8

Примечание:4644026365

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:104040005

Комплект:10

Примечание:GB/T3452.1

№ на схеме:11

Наименование:Гидравлическая коробка передач Власти

Каталожный номер:103020007

Комплект:1

Примечание:GB/T5783

№ на схеме:12

Наименование:Кольцо 30X3.55

Каталожный номер:101030012

Комплект:1

Примечание:GB/T93

№ на схеме:13

Наименование:Болт M8X25

Каталожный номер:104000130

Комплект:2

Примечание:GB/T3452.1

№ на схеме:14

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:2

Примечание:GB/T5783

№ на схеме:15

Наименование:Фланец

Каталожный номер:001440048.10

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шланг

Каталожный номер:101020175

Комплект:1

Примечание:

№ на схеме:17

Наименование:Скоба

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:18

Наименование:Соединение

Каталожный номер:1440047

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо 42.5X3.55

Каталожный номер:101030015

Комплект:1

Примечание:GB/T3452.1

№ на схеме:20

Наименование:Заглушка

Каталожный номер:1440032

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M10X30

Каталожный номер:104000082

Комплект:12

Примечание:GB/T5783

№ на схеме:22

Наименование:Болт M10X70

Каталожный номер:104000053

Комплект:4

Примечание:GB/T5783

№ на схеме:23

Наименование:Болт M16X110

Каталожный номер:104000047

Комплект:4

Примечание:GB/T5782

№ на схеме:24

Наименование:Шайба 16

Каталожный номер:104040004

Комплект:4

Примечание:GB/T93

№ на схеме:25

Наименование:Крышка

Каталожный номер:1340042

Комплект:2

Примечание:

№ на схеме:26

Наименование:Резиновая шайба

Каталожный номер:1340044

Комплект:4

Примечание:

№ на схеме:27

Наименование:Труба

Каталожный номер:1340045

Комплект:4

Примечание:

№ на схеме:28

Наименование:Резиновый чехол

Каталожный номер:1340047

Комплект:4

Примечание:

№ на схеме:29

Наименование:Металлическая труба

Каталожный номер:1210456

Комплект:1

Примечание:

№ на схеме:30

Наименование:Резиновая труба

Каталожный номер:101020090

Комплект:1

Примечание:H25I-2500-90° -ТH

№ на схеме:31

Наименование:Асбест

Каталожный номер:1440033

Комплект:1

Примечание:

№ на схеме:32

Наименование:Усиленная пластина

Каталожный номер:1440034

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт M12X30

Каталожный номер:104000121

Комплект:2

Примечание:GB/T5783
