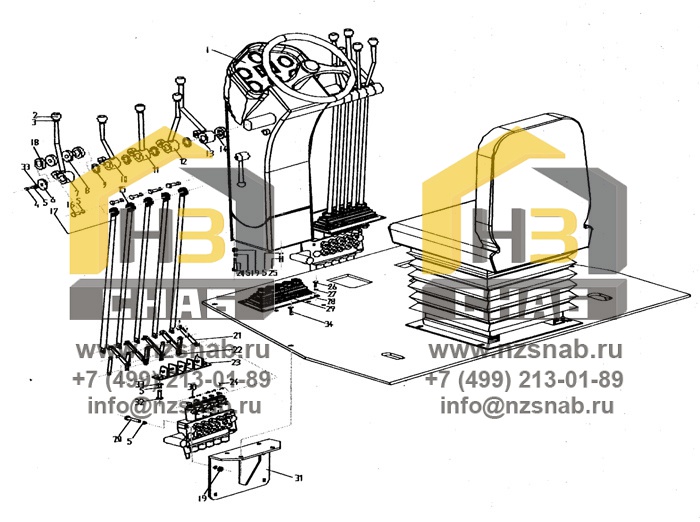

Платформа управления

← Гидравлический резервуар Рабочее оборудование (поворотная опора) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Платформа управления

Каталожный номер:1410161

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ручка M12X40

Каталожный номер:109000002

Комплект:10

Примечание:GB4141.11-1984

№ на схеме:3

Наименование:Гайка M12

Каталожный номер:104030057

Комплект:10

Примечание:GB/T6172.1

№ на схеме:4

Наименование:Болт M10X20

Каталожный номер:104000077

Комплект:2

Примечание:GB/T5783

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:104040008

Комплект:32

Примечание:GB/T93

№ на схеме:6

Наименование:Экран

Каталожный номер:1410165

Комплект:2

Примечание:

№ на схеме:7

Наименование:Управляющий болт

Каталожный номер:1410173

Комплект:9

Примечание:

№ на схеме:8

Наименование:Роликовый подшипник HK253220

Каталожный номер:105020013

Комплект:10

Примечание:GB290-89

№ на схеме:9

Наименование:Клепка

Каталожный номер:1410166

Комплект:8

Примечание:

№ на схеме:10

Наименование:Управляющий болт

Каталожный номер:1410172

Комплект:2

Примечание:

№ на схеме:11

Наименование:Управляющий болт

Каталожный номер:1410171

Комплект:2

Примечание:

№ на схеме:12

Наименование:Управляющий болт

Каталожный номер:1410170

Комплект:2

Примечание:

№ на схеме:13

Наименование:Управляющий болт

Каталожный номер:1410169

Комплект:2

Примечание:

№ на схеме:14

Наименование:Подъем

Каталожный номер:1410162

Комплект:2

Примечание:

№ на схеме:15

Наименование:Соединительный подшипник SII0EM10

Каталожный номер:105020002

Комплект:10

Примечание:GB9161-88

№ на схеме:16

Наименование:Болт M10X25

Каталожный номер:104000085

Комплект:10

Примечание:GB/T5783

№ на схеме:17

Наименование:Регулирующий болт

Каталожный номер:1410167

Комплект:10

Примечание:

№ на схеме:18

Наименование:Втулка

Каталожный номер:

Комплект:20

Примечание:PY170G.9-20

№ на схеме:19

Наименование:Гайка M10

Каталожный номер:104030024

Комплект:22

Примечание:GB/T6170

№ на схеме:20

Наименование:Болт M10X40

Каталожный номер:104000336

Комплект:12

Примечание:GB/T5781

№ на схеме:21

Наименование:Стойка

Каталожный номер:

Комплект:10

Примечание:PY170G.9-27

№ на схеме:22

Наименование:Соединительная пластина

Каталожный номер:

Комплект:10

Примечание:PY170G.9-23

№ на схеме:23

Наименование:Опорная поверхность

Каталожный номер:

Комплект:2

Примечание:PY170G.9.28

№ на схеме:24

Наименование:Штифт 1.6X16

Каталожный номер:

Комплект:40

Примечание:GB91-86

№ на схеме:25

Наименование:Болт M10X25

Каталожный номер:104000085

Комплект:4

Примечание:GB/T5782

№ на схеме:26

Наименование:Болт M8X30

Каталожный номер:104000130

Комплект:8

Примечание:GB/T2673

№ на схеме:27

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:8

Примечание:GB/T93

№ на схеме:28

Наименование:Прижимная пластина

Каталожный номер:1410164

Комплект:4

Примечание:

№ на схеме:29

Наименование:Резиновая крышка

Каталожный номер:1410163

Комплект:2

Примечание:

№ на схеме:30

Наименование:Шпиндель

Каталожный номер:

Комплект:10

Примечание:PY170G.9-24

№ на схеме:31

Наименование:Кронштейн клапана

Каталожный номер:

Комплект:2

Примечание:PY170G.9.7

№ на схеме:32

Наименование:Болт M10X16

Каталожный номер:

Комплект:4

Примечание:GB/T5783

№ на схеме:33

Наименование:Шайба 10

Каталожный номер:

Комплект:6

Примечание:GB/T97.1

№ на схеме:34

Наименование:Винт M10X25

Каталожный номер:

Комплект:8

Примечание:GB2673-86
