Кожух двигателя

← Индикаторная панель Пружинный тормоз →

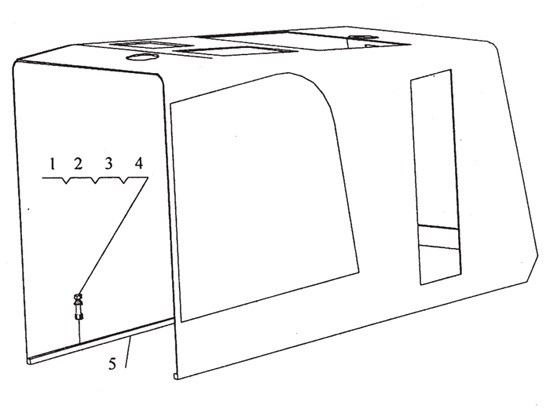

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:1460006

Каталожный номер:1460006

Комплект:

Примечание:GR180VIII, GR215VIII

№ на схеме:1

Наименование:Гайка М10

Каталожный номер:104030014

Комплект:10

Примечание:GB/T6170

№ на схеме:2

Наименование:Шайба 10

Каталожный номер:104040030

Комплект:10

Примечание:GB/T97.1

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:104040008

Комплект:10

Примечание:GB/T93

№ на схеме:4

Наименование:Болт M10X40

Каталожный номер:104000013

Комплект:10

Примечание:GB/T5783

№ на схеме:5

Наименование:Кожух двигателя

Каталожный номер:1440030

Комплект:1

Примечание:GR185
