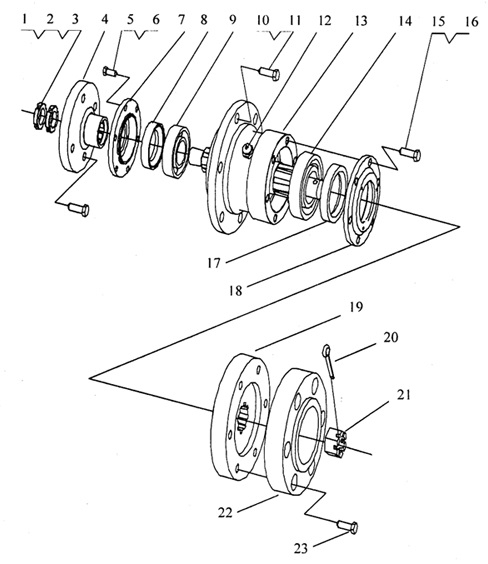

Двигательная система 2

← Двигательная система 1 Двигательная система 3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:1460001

Каталожный номер:1460001

Комплект:

Примечание:GR180VIII, GR215VIII

№ на схеме:1

Наименование:Гайка

Каталожный номер:1440009

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 20

Каталожный номер:104040006

Комплект:1

Примечание:GB/T97.1

№ на схеме:3

Наименование:Шайба 20

Каталожный номер:104040018

Комплект:1

Примечание:GB/T858

№ на схеме:4

Наименование:Соединительный элемент

Каталожный номер:1440010

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт M6X16

Каталожный номер:104000259

Комплект:6

Примечание:GB/T5733

№ на схеме:6

Наименование:Шайба 6

Каталожный номер:104040029

Комплект:16

Примечание:GB/T93

№ на схеме:7

Наименование:Крышка

Каталожный номер:1440008

Комплект:1

Примечание:

№ на схеме:8

Наименование:Воздухонепроницаемое уплотнение SG38X56X12

Каталожный номер:108040018

Комплект:1

Примечание:

№ на схеме:9

Наименование:Колесный вал 206E

Каталожный номер:105010003

Комплект:1

Примечание:GB/T276

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:104040005

Комплект:6

Примечание:GB/T93

№ на схеме:11

Наименование:Болт M12X35

Каталожный номер:104000078

Комплект:6

Примечание:GB/T5783

№ на схеме:12

Наименование:Масляный колпачок M8Xl

Каталожный номер:

Комплект:1

Примечание:G3/T1152

№ на схеме:13

Наименование:Корпус

Каталожный номер:1440006

Комплект:1

Примечание:

№ на схеме:14

Наименование:Колесный вал 6208

Каталожный номер:105010023

Комплект:1

Примечание:GB/T276

№ на схеме:15

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:6

Примечание:GB/T93

№ на схеме:16

Наименование:Болт M8X20

Каталожный номер:104000091

Комплект:6

Примечание:GB/T5783

№ на схеме:17

Наименование:Воздухонепроницаемое уплотнение SG50X70X12

Каталожный номер:108040019

Комплект:1

Примечание:

№ на схеме:18

Наименование:Крышка

Каталожный номер:1440004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Соединительный элемент

Каталожный номер:1440003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Штифт 5X40

Каталожный номер:104070021

Комплект:1

Примечание:GB/T91

№ на схеме:21

Наименование:Гайка M24

Каталожный номер:104030094

Комплект:1

Примечание:GB/T6181

№ на схеме:22

Наименование:Переходный элемент

Каталожный номер:1440002

Комплект:1

Примечание:GR165, GR185

№ на схеме:23

Наименование:Болт M10X35

Каталожный номер:104000074

Комплект:1

Примечание:GB/T5783
