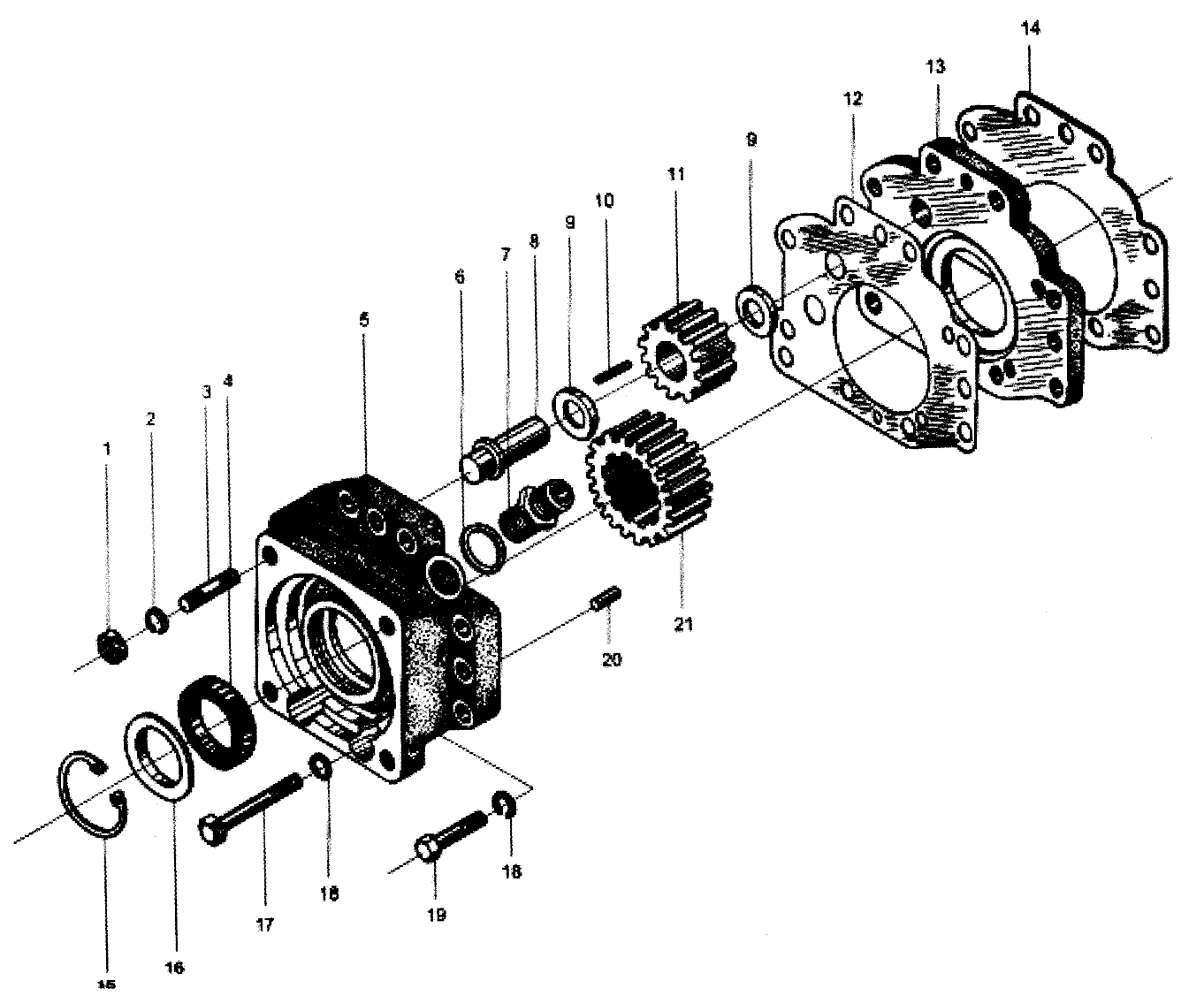

Трансмиссия (9) ZL40A.30

← Трансмиссия (8) ZL40A.30 Трансмиссия (10) ZL40A.30 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гайка М12

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шпилька АМ12х35

Каталожный номер:GB897-74

Комплект:4

Примечание:

№ на схеме:4

Наименование:Набивное масляное уплотнение PG45Х62Х12

Каталожный номер:JB2600-80

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба

Каталожный номер:402106

Комплект:1

Примечание:

№ на схеме:5

Наименование:Корпус насоса

Каталожный номер:403601

Комплект:1

Примечание:

№ на схеме:7

Наименование:Соединение

Каталожный номер:402111

Комплект:1

Примечание:

№ на схеме:8

Наименование:Вал

Каталожный номер:403603

Комплект:1

Примечание:

№ на схеме:9

Наименование:Распорная деталь

Каталожный номер:403611

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ролик d4х30

Каталожный номер:GB309-84

Комплект:18

Примечание:

№ на схеме:11

Наименование:Приводная шестерня

Каталожный номер:403602

Комплект:1

Примечание:

№ на схеме:12

Наименование:Уплотнительная прокладка

Каталожный номер:403606

Комплект:1

Примечание:

№ на схеме:13

Наименование:Крышка насоса

Каталожный номер:403608

Комплект:1

Примечание:

№ на схеме:14

Наименование:Уплотнительная прокладка

Каталожный номер:403609

Комплект:1

Примечание:

№ на схеме:15

Наименование:Пружинное кольцо

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:16

Наименование:Пружинное кольцо

Каталожный номер:403604

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт М10х75

Каталожный номер:GBS782-86

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:19

Наименование:Болт М10х55

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:20

Наименование:Шпилька А10х30

Каталожный номер:GB119-86

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ведомая шестерня

Каталожный номер:403605

Комплект:1

Примечание:
