Рабочее оборудование

← Кабина LW560F Схема электрооборудования LW560F.11 →

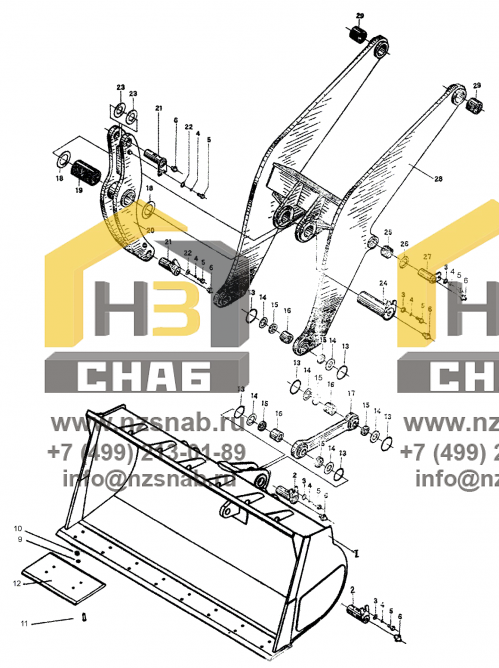

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ковш

Каталожный номер:Z5G(CS).8.1.1A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шпилька

Каталожный номер:Z5G.8.7

Комплект:3

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:85Z.06-5

Комплект:6

Примечание:

№ на схеме:4

Наименование:Шайба 16

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:5

Наименование:Болт М16х25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:6

Наименование:Масленка М10х1

Каталожный номер:GB1152-89

Комплект:8

Примечание:

№ на схеме:9

Наименование:Шайба 20

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:10

Наименование:Гайка

Каталожный номер:ZL40A.11.1-19

Комплект:16

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:Z5G(CS).8.2-2

Комплект:16

Примечание:

№ на схеме:12

Наименование:Пластина

Каталожный номер:Z5G(CS).8.2-1

Комплект:4

Примечание:

№ на схеме:13

Наименование:Кольцо

Каталожный номер:Z5G.8-5

Комплект:8

Примечание:

№ на схеме:14

Наименование:Регулировочная прокладка

Каталожный номер:ZL50E.6-19

Комплект:15

Примечание:

№ на схеме:15

Наименование:Масляное уплотнение B80Х100Х10

Каталожный номер:GB9877.1-88

Комплект:8

Примечание:

№ на схеме:16

Наименование:Втулка вала

Каталожный номер:Z5G.8-6A

Комплект:4

Примечание:

№ на схеме:17

Наименование:Соединительный элемент

Каталожный номер:Z5G8.3

Комплект:1

Примечание:

№ на схеме:18

Наименование:Регулировочная прокладка

Каталожный номер:ZL50E.8-12

Комплект:4

Примечание:

№ на схеме:19

Наименование:Втулка вала

Каталожный номер:Z5G.8-2

Комплект:1

Примечание:

№ на схеме:20

Наименование:Рычаг наклона

Каталожный номер:Z5G.8.4

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шпилька

Каталожный номер:Z5G.8.6

Комплект:2

Примечание:

№ на схеме:22

Наименование:Блок

Каталожный номер:ZL50E.8-4

Комплект:2

Примечание:

№ на схеме:23

Наименование:Регулировочная прокладка

Каталожный номер:ZL50E.6-19

Комплект:15

Примечание:

№ на схеме:24

Наименование:Втулка вала

Каталожный номер:Z5G.8.5

Комплект:1

Примечание:

№ на схеме:25

Наименование:Втулка вала

Каталожный номер:Z5G.8-1

Комплект:2

Примечание:

№ на схеме:26

Наименование:Шайба

Каталожный номер:ZL50E.8-16

Комплект:8

Примечание:

№ на схеме:27

Наименование:Шпилька вала

Каталожный номер:ZL50E.8.7

Комплект:2

Примечание:

№ на схеме:28

Наименование:Рычаг подъема

Каталожный номер:Z5G.8.2

Комплект:1

Примечание:

№ на схеме:29

Наименование:Втулка вала

Каталожный номер:Z5G.8-3

Комплект:2

Примечание:
