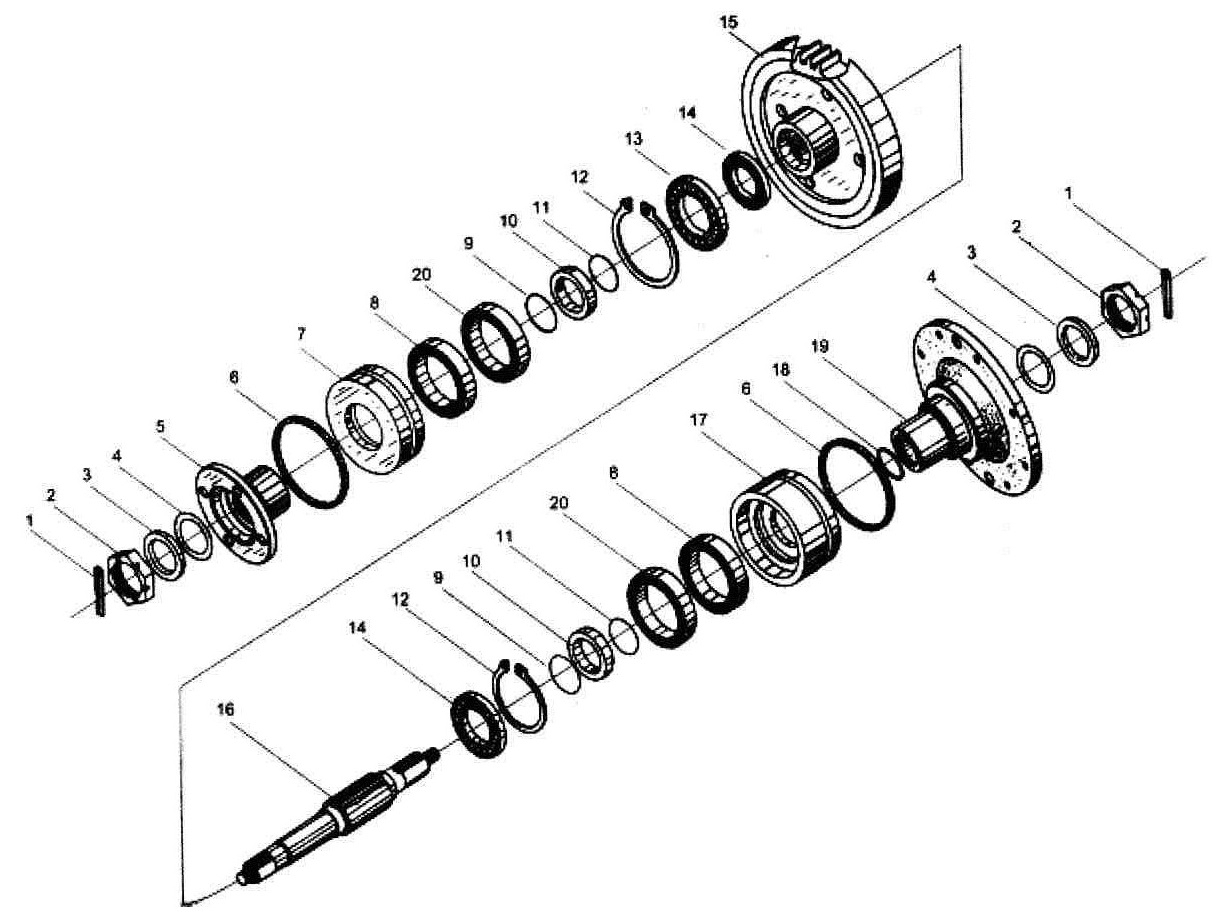

ТРАНСМИССИЯ 7

← ТРАНСМИССИЯ 6 ТРАНСМИССИЯ 8 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ШПИЛЬКА 6х60

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:2

Наименование:СТОПОРНАЯ ГАЙКА

Каталожный номер:ZL40A.30.3-1

Комплект:2

Примечание:

№ на схеме:3

Наименование:ШАЙБА

Каталожный номер:ZL40A.30.3-9

Комплект:2

Примечание:

№ на схеме:4

Наименование:УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА

Каталожный номер:ZL40A.30.3-16

Комплект:2

Примечание:

№ на схеме:5

Наименование:ФЛАНЕЦ

Каталожный номер:ZL40A.30.3A-2

Комплект:1

Примечание:

№ на схеме:6

Наименование:КОЛЬЦО 130х5.7

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:7

Наименование:ОПОРНАЯ ПОВЕРХНОСТЬ УПЛОТНЕНИЯ

Каталожный номер:ZL40A30.3A-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ FB70х95х10В

Каталожный номер:GB9877.1-88

Комплект:2

Примечание:

№ на схеме:9

Наименование:КОЛЬЦО 65х3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:10

Наименование:РАСПОРНАЯ ДЕТАЛЬ

Каталожный номер:ZL40A.30.3-4

Комплект:2

Примечание:

№ на схеме:11

Наименование:КОЛЬЦО 175х3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:12

Наименование:ПРУЖИННОЕ КОЛЬЦО 130

Каталожный номер:GB893.1-86

Комплект:2

Примечание:

№ на схеме:13

Наименование:ШАРИКОПОДШИПНИК 6410

Каталожный номер:GB/T276-94

Комплект:1

Примечание:

№ на схеме:14

Наименование:ШАРИКОПОДШИПНИК 6312

Каталожный номер:GB/T276-94

Комплект:2

Примечание:

№ на схеме:15

Наименование:ШЕСТЕРНЯ ВЫХОДНОГО ВАЛА

Каталожный номер:ZL40A.30.3-8

Комплект:1

Примечание:

№ на схеме:16

Наименование:ВЫХОДНОЙ ВАЛ

Каталожный номер:ZL40A.30.3A-5

Комплект:1

Примечание:

№ на схеме:17

Наименование:ОПОРНАЯ ПОВЕРХНОСТЬ МАСЛЯНОГО УПЛОТНЕНИЯ

Каталожный номер:ZL40A.30.3A-6

Комплект:1

Примечание:

№ на схеме:18

Наименование:КОЛЬЦО 56х3.5

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:19

Наименование:ОПОРНАЯ ПОВЕРХНОСТЬ МАСЛЯНОГО УПЛОТНЕНИЯ

Каталожный номер:ZL4OA.3O.3A-10

Комплект:1

Примечание:

№ на схеме:20

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ В70х95х10В

Каталожный номер:GB9877.1-88

Комплект:2

Примечание:
