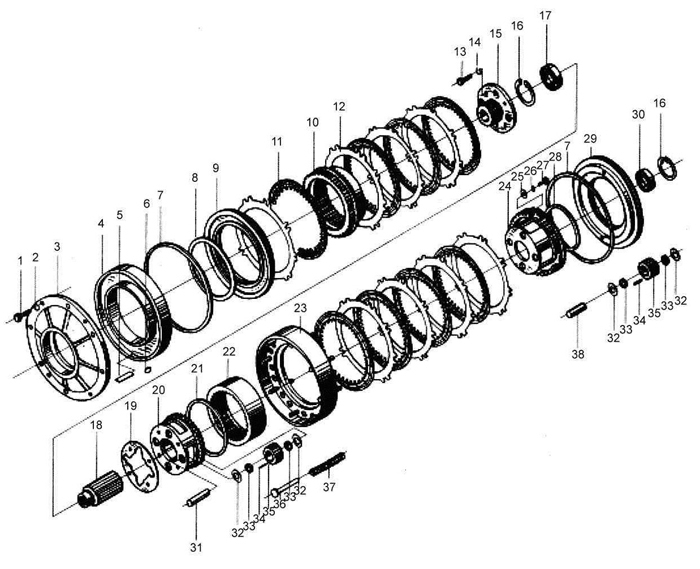

ТРАНСМИССИЯ 3

← ТРАНСМИССИЯ 2 ТРАНСМИССИЯ 4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:БОЛТ 14х35

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:СТОПОРНАЯ ШАЙБА 14

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:3

Наименование:СРЕДНЯЯ КРЫШКА

Каталожный номер:ZL40.6-33A

Комплект:1

Примечание:

№ на схеме:4

Наименование:ЦИЛИНДР 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40.6.12-1A

Комплект:1

Примечание:

№ на схеме:5

Наименование:ЯКОРНАЯ ПЛАСТИНА

Каталожный номер:ZL40.6-63

Комплект:1

Примечание:

№ на схеме:6

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:ZL40A.30.5-11

Комплект:1

Примечание:

№ на схеме:7

Наименование:ВНЕШНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:ZL40.6.13-1A

Комплект:2

Примечание:

№ на схеме:8

Наименование:ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:ZL40.6.15-3A

Комплект:1

Примечание:

№ на схеме:9

Наименование:ПОРШЕНЬ 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40.6.13-3A

Комплект:1

Примечание:

№ на схеме:10

Наименование:УЗЕЛ ВНУТРЕННЕГО ШЕСТЕРЕНЕГО КОЛЕСА

Каталожный номер:ZL40A.30.5-31

Комплект:1

Примечание:

№ на схеме:11

Наименование:ПРИВОДНАЯ ПЛАСТИНА 1-Й ЗАДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40A.30.5.1

Комплект:8

Примечание:

№ на схеме:12

Наименование:ФРИКЦИОННАЯ ПЛАСТИНА 1-Й ЗАДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40A.30.5-34

Комплект:8

Примечание:

№ на схеме:13

Наименование:БОЛТ М10х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:СТОПОРНАЯ ШАЙБА 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:15

Наименование:ПЕРЕДНИЙ СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ

Каталожный номер:ZL40A.30.5-17

Комплект:1

Примечание:

№ на схеме:16

Наименование:ПРУЖИННОЕ КОЛЬЦО

Каталожный номер:GB894.1-86

Комплект:2

Примечание:

№ на схеме:17

Наименование:ПОДШИПНИК 6210N

Каталожный номер:GB/T276-94

Комплект:1

Примечание:

№ на схеме:18

Наименование:СОЛНЕЧНОЕ КОЛЕСО

Каталожный номер:ZL40A.30.5A-18

Комплект:1

Примечание:

№ на схеме:19

Наименование:СТОПОРНАЯ ПЛАСТИНА

Каталожный номер:ZL40.6-44

Комплект:1

Примечание:

№ на схеме:20

Наименование:ВОДИЛО 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40.6-45

Комплект:1

Примечание:

№ на схеме:21

Наименование:ПРУЖИННОЕ КОЛЬЦО

Каталожный номер:ZL40.6-47

Комплект:1

Примечание:

№ на схеме:22

Наименование:ВНУТРЕННЕЕ ШЕСТЕРЕННОЕ КОЛЕСО ЗАДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40A.30.5-23

Комплект:1

Примечание:

№ на схеме:23

Наименование:УЗЕЛ ЯКОРЯ СЦЕПЛЕНИЯ

Каталожный номер:ZL40.6.4

Комплект:1

Примечание:

№ на схеме:24

Наименование:ВОДИЛО ЗАДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40A.30.5-32

Комплект:1

Примечание:

№ на схеме:25

Наименование:СТОПОРНАЯ ШАЙБА

Каталожный номер:ZL40.6-51

Комплект:4

Примечание:

№ на схеме:26

Наименование:ПРУЖИННАЯ ШАЙБА 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:27

Наименование:БОЛТ М8х12

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:28

Наименование:ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:ZL40.6.8-3A

Комплект:1

Примечание:

№ на схеме:29

Наименование:ПОРШЕНЬ ЗАДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40.6.15-1A

Комплект:1

Примечание:

№ на схеме:30

Наименование:ПОДШИПНИК 6010

Каталожный номер:GB/T276-94

Комплект:1

Примечание:

№ на схеме:31

Наименование:ПЛАНЕТАРНЫЙ ВАЛ 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ

Каталожный номер:ZL40.6-16

Комплект:4

Примечание:

№ на схеме:32

Наименование:ШАЙБА

Каталожный номер:ZL40.6-50

Комплект:16

Примечание:

№ на схеме:33

Наименование:РАСПОРНАЯ ДЕТАЛЬ

Каталожный номер:ZL40.6-86

Комплект:16

Примечание:

№ на схеме:34

Наименование:РОЛИК D4х35

Каталожный номер:GB309-84

Комплект:176

Примечание:

№ на схеме:35

Наименование:ПЛАНЕТАРНАЯ ШЕСТЕРНЯ

Каталожный номер:ZL40A.30.5-13A

Комплект:8

Примечание:

№ на схеме:36

Наименование:НАПРАВЛЯЮЩАЯ ШПИЛЬКА

Каталожный номер:ZL40.6-52

Комплект:15

Примечание:

№ на схеме:37

Наименование:ПРУЖИНА

Каталожный номер:ZL40.6-53A

Комплект:15

Примечание:

№ на схеме:38

Наименование:ШПИЛЬКА

Каталожный номер:ZL40.6-15

Комплект:4

Примечание:
