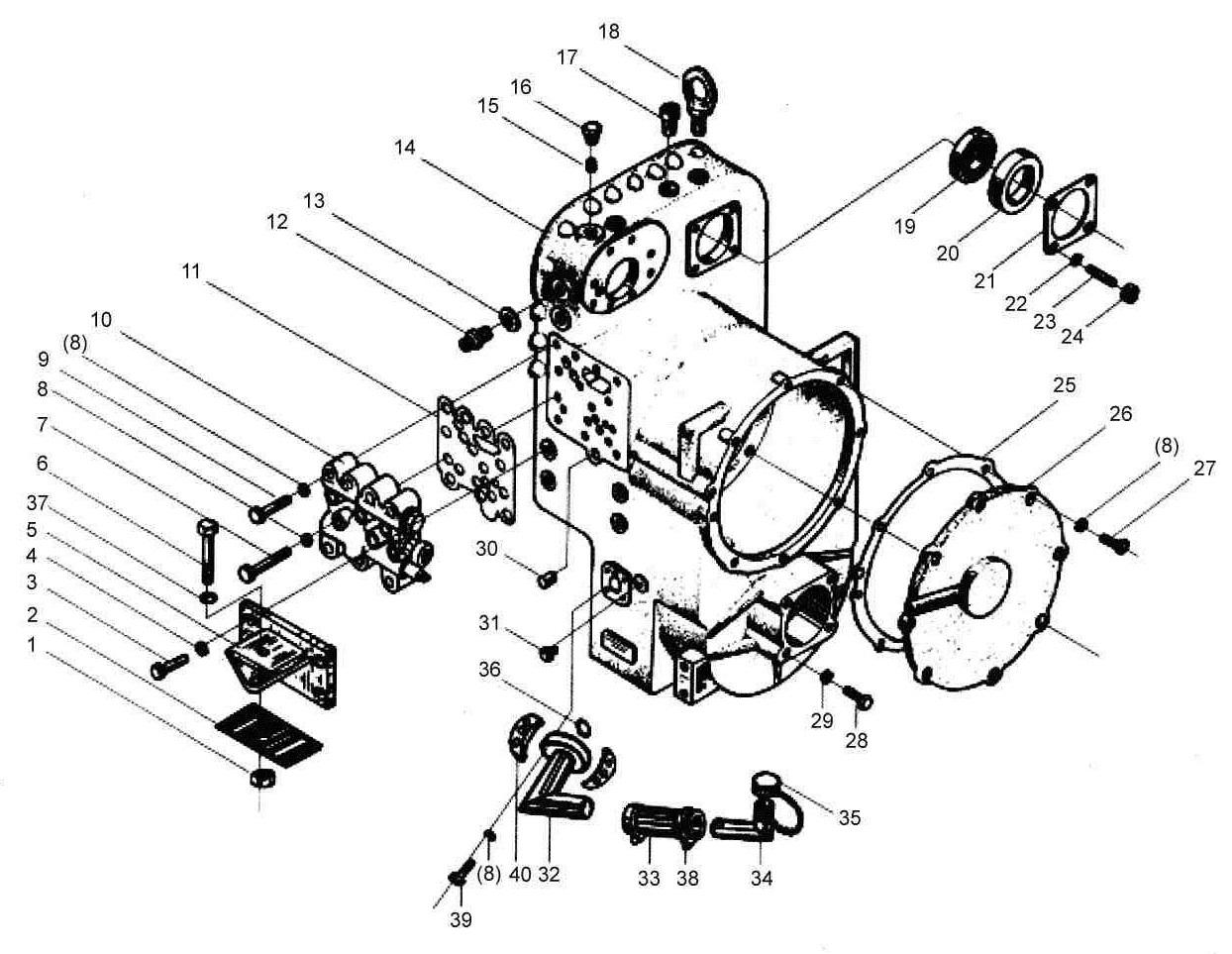

ТРАНСМИССИЯ 1

← ЗАДНИЙ ПЕРЕДАЮЩИЙ ВАЛ 540F.3.2 ТРАНСМИССИЯ 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ГАЙКА M18

Каталожный номер:GB6172-86

Комплект:2

Примечание:

№ на схеме:2

Наименование:РЕЗИНОВАЯ ПРОКЛАДКА

Каталожный номер:ZL40.6-61

Комплект:2

Примечание:

№ на схеме:3

Наименование:БОЛТ М18х40

Каталожный номер:GB5781-86

Комплект:8

Примечание:

№ на схеме:4

Наименование:СТОПОРНАЯ ШАЙБА 18

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:5

Наименование:СКОБА

Каталожный номер:ZL40.6.19

Комплект:2

Примечание:

№ на схеме:6

Наименование:БОЛТ М20х150

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:7

Наименование:БОЛТ М10х70

Каталожный номер:GB5782-86

Комплект:9

Примечание:

№ на схеме:8

Наименование:СТОПОРНАЯ ШАЙБА 10

Каталожный номер:GB93-87

Комплект:78

Примечание:

№ на схеме:9

Наименование:БОЛТ М10х55

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:10

Наименование:УПРАВЛЯЮЩИЙ КЛАПАН ТРАНСМИССИИ

Каталожный номер:ZL40.6.18A

Комплект:1

Примечание:

№ на схеме:11

Наименование:УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА

Каталожный номер:ZL40A.30-15

Комплект:1

Примечание:

№ на схеме:12

Наименование:СОЕДИНЕНИЕ 28/МЗЗх2

Каталожный номер:JB984-77

Комплект:2

Примечание:

№ на схеме:13

Наименование:ШАЙБА 33

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:14

Наименование:КОРПУС ТРАНСМИССИИ

Каталожный номер:ZL40A.30-1

Комплект:1

Примечание:

№ на схеме:15

Наименование:КОНУСНАЯ ЗАГЛУШКА

Каталожный номер:ZL40.6-55A

Комплект:1

Примечание:

№ на схеме:16

Наименование:ЗАГЛУШКА Z3/4

Каталожный номер:ZL40.2-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:ВЕНТИЛЯЦИОННАЯ ТРУБКА

Каталожный номер:ZL40.6.16B

Комплект:1

Примечание:

№ на схеме:18

Наименование:УХО М20

Каталожный номер:GB825-88

Комплект:2

Примечание:

№ на схеме:19

Наименование:ШАРИКОПОДШИПНИК 6211

Каталожный номер:GB/T276-94

Комплект:1

Примечание:

№ на схеме:20

Наименование:КОРПУС ПОДШИПНИКА

Каталожный номер:ZL40A.30-19

Комплект:1

Примечание:

№ на схеме:21

Наименование:УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА

Каталожный номер:ZL40A.30-12

Комплект:2

Примечание:

№ на схеме:22

Наименование:СТОПОРНАЯ ШАЙБА 12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:23

Наименование:ШТИФТ М12х36

Каталожный номер:GB899-88

Комплект:8

Примечание:

№ на схеме:24

Наименование:ГАЙКА М12

Каталожный номер:GB6170-86

Комплект:8

Примечание:

№ на схеме:25

Наименование:УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА

Каталожный номер:ZL40A.30-6

Комплект:1

Примечание:

№ на схеме:26

Наименование:КРЫШКА

Каталожный номер:ZL40A.30-5A

Комплект:1

Примечание:

№ на схеме:27

Наименование:БОЛТ М10х30

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:28

Наименование:БОЛТ М14х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:29

Наименование:СТОПОРНАЯ ШАЙБА 14

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:30

Наименование:УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА

Каталожный номер:ZL40.6-64

Комплект:1

Примечание:

№ на схеме:31

Наименование:СЛИВНОЙ КЛАПАН

Каталожный номер:ZL40A. 12.4-1

Комплект:1

Примечание:

№ на схеме:32

Наименование:КОЛЕНО

Каталожный номер:ZL40A.30.7.1.2

Комплект:1

Примечание:

№ на схеме:33

Наименование:ШЛАНГ

Каталожный номер:ZL40A.6.21-2B

Комплект:1

Примечание:

№ на схеме:34

Наименование:КОЛЕНО

Каталожный номер:ZL40.6.21.1.1D

Комплект:1

Примечание:

№ на схеме:35

Наименование:КРЫШКА ТРУБЫ ФИЛЬТРА

Каталожный номер:Z4G.1.2.4.2

Комплект:1

Примечание:

№ на схеме:36

Наименование:КОЛЬЦО 45х3.5

Каталожный номер:GB1235-76

Комплект:

Примечание:

№ на схеме:37

Наименование:СТОПОРНАЯ ШАЙБА 20

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:38

Наименование:ЗАЖИМ 51-70

Каталожный номер:No.3

Комплект:2

Примечание:

№ на схеме:39

Наименование:БОЛТ М10х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:40

Наименование:ПРИЖИМНАЯ ПЛАСТИНА

Каталожный номер:ZL40A.10.14-1

Комплект:2

Примечание:
