МАСЛЯНЫЙ ОХЛАДИТЕЛЬ ПРЕОБРАЗОВАТЕЛЯ КРУТЯЩЕГО МОМЕНТА 560F.1.1.2

← ДВИГАТЕЛЬ LW560F.1.1 ОСЬ 20/18-С216NZE / 20/18-C216VB →

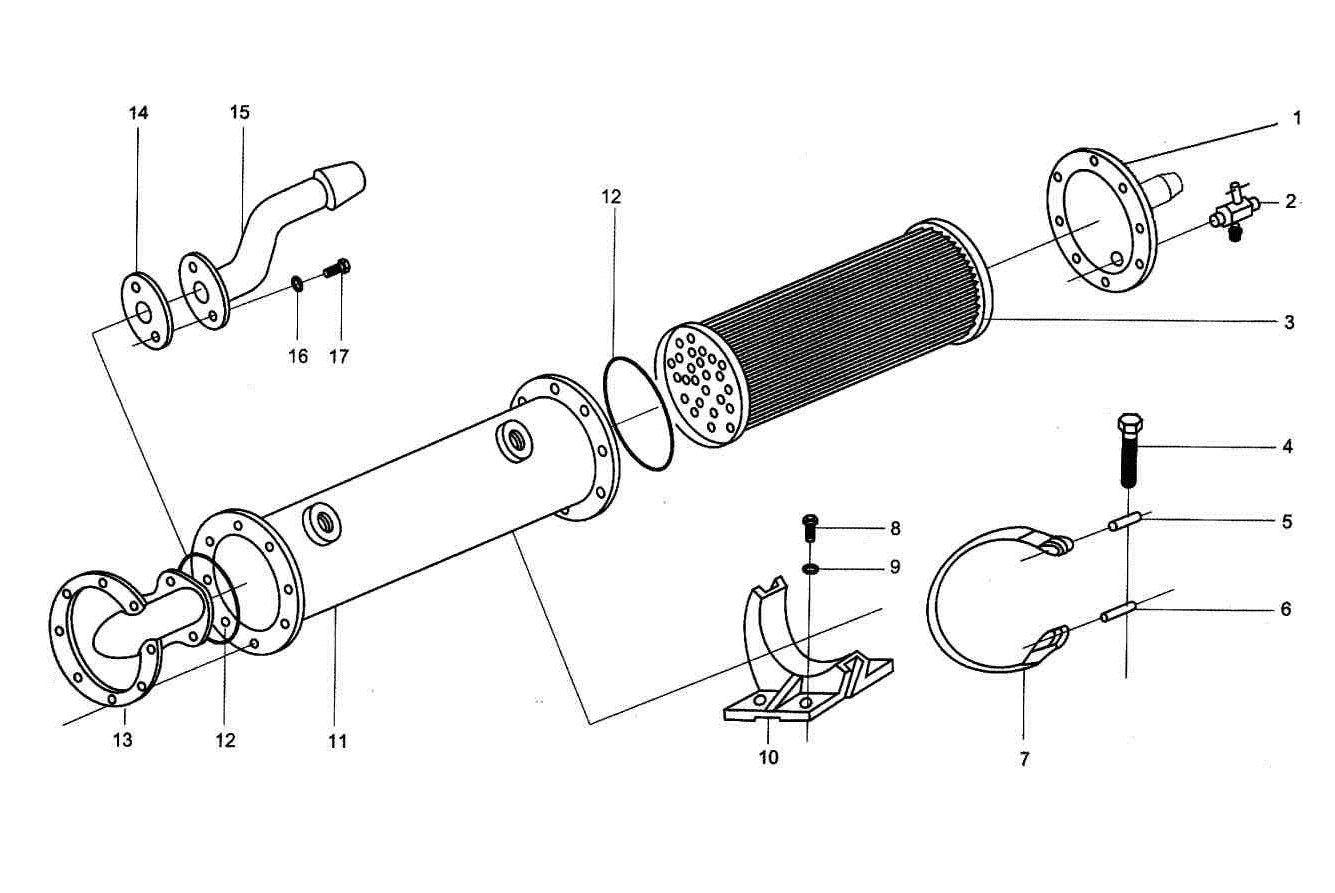

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ПЕРЕДНИЙ КОЛПАК

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:СЛИВНОЙ КЛАПАН

Каталожный номер:761G-18d-030

Комплект:2

Примечание:

№ на схеме:3

Наименование:ЭЛЕМЕНТ ФИЛЬТРА

Каталожный номер:761G-18d-010a

Комплект:1

Примечание:

№ на схеме:4

Наименование:ВИНТ ХОМУТА

Каталожный номер:761G-02-034a

Комплект:2

Примечание:

№ на схеме:5

Наименование:МАЛЫЙ ВАЛ

Каталожный номер:761G-02-068a

Комплект:2

Примечание:

№ на схеме:6

Наименование:МАЛЫЙ ВАЛ

Каталожный номер:761G-02-069a

Комплект:2

Примечание:

№ на схеме:7

Наименование:ПОЯС ХОМУТА

Каталожный номер:ZL50-852-004

Комплект:2

Примечание:

№ на схеме:8

Наименование:БОЛТ M10х25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:9

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:10

Наименование:СКОБА

Каталожный номер:ZL50-852-030

Комплект:2

Примечание:

№ на схеме:11

Наименование:КАРКАС

Каталожный номер:ZL50-852-020

Комплект:1

Примечание:

№ на схеме:12

Наименование:КОЛЬЦО

Каталожный номер:761G-18d-013b

Комплект:2

Примечание:

№ на схеме:13

Наименование:ЗАДНИЙ КОЛПАК

Каталожный номер:ZL50-852-001

Комплект:1

Примечание:

№ на схеме:14

Наименование:ШАЙБА

Каталожный номер:ZL50-852-005

Комплект:1

Примечание:

№ на схеме:15

Наименование:КОЛЕНО

Каталожный номер:ZL50-852-002

Комплект:1

Примечание:

№ на схеме:16

Наименование:ШАЙБА 8

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:17

Наименование:БОЛТ М8х25

Каталожный номер:GB5783-86

Комплект:18

Примечание:
