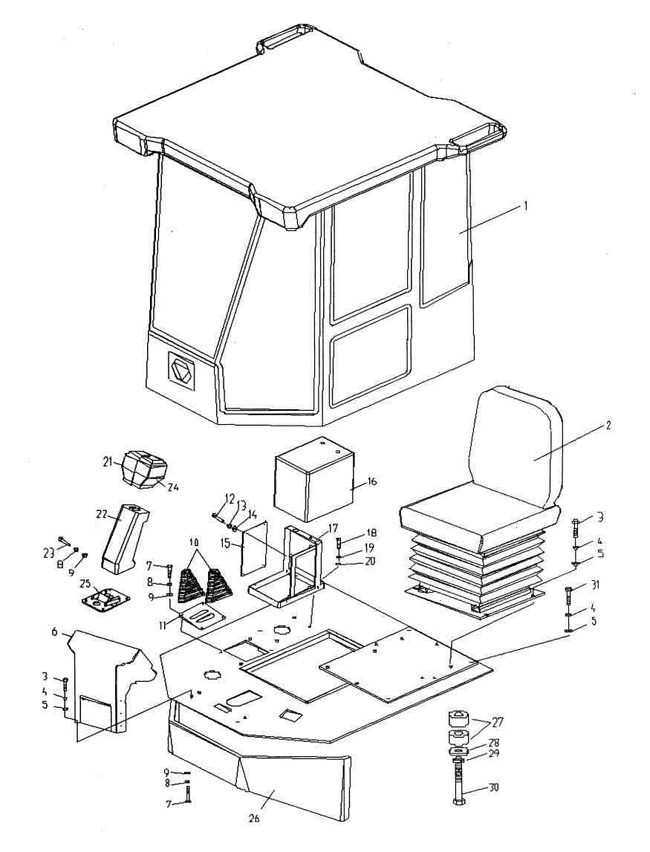

КАБИНА LW560F

← ЛЕСТНИЦА LW560F.6.12 РАБОЧЕЕ ОБОРУДОВАНИЕ →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:КАБИНА

Каталожный номер:LW560F.10.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:КРЕСЛО

Каталожный номер:Z5G10.6

Комплект:1

Примечание:

№ на схеме:3

Наименование:БОЛТ M10х20

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:4

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:28

Примечание:

№ на схеме:5

Наименование:ШАЙБА 10

Каталожный номер:GB97.1-85

Комплект:28

Примечание:

№ на схеме:6

Наименование:КОРОБ ДЛЯ ИНСТРУМЕНТА

Каталожный номер:520Е.6.5.2

Комплект:1

Примечание:

№ на схеме:7

Наименование:БОЛТ М8х25

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:8

Наименование:ШАЙБА 8

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:9

Наименование:ШАЙБА 8

Каталожный номер:GB97.1-85

Комплект:14

Примечание:

№ на схеме:10

Наименование:ПЫЛЕНЕПРОНИЦАЕМАЯ КРЫШКА

Каталожный номер:Z3G15-5

Комплект:2

Примечание:

№ на схеме:11

Наименование:КРЫШКА

Каталожный номер:520Е.6.5-1

Комплект:1

Примечание:

№ на схеме:12

Наименование:БОЛТ M16х12

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:13

Наименование:ШАЙБА 6

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:14

Наименование:ШАЙБА 6

Каталожный номер:GB97.1-85

Комплект:10

Примечание:

№ на схеме:15

Наименование:ПЛАСТИНА

Каталожный номер:Z5G10-3

Комплект:1

Примечание:

№ на схеме:16

Наименование:КОРОБ УПРАВЛЕНИЯ

Каталожный номер:LW560F.10.2.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:СТЕНД КОРОБА УПРАВЛЕНИЯ

Каталожный номер:LW520G.10.3.2

Комплект:1

Примечание:

№ на схеме:18

Наименование:БОЛТ М12х20

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:19

Наименование:ШАЙБА 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:20

Наименование:ШАЙБА 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:21

Наименование:ПРАВАЯ КРЫШКА

Каталожный номер:LW520G.10.2.2-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:КРЫШКА

Каталожный номер:LW520G.10.2.2-1

Комплект:1

Примечание:

№ на схеме:23

Наименование:БОЛТ М8х20

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:24

Наименование:ЛЕВАЯ КРЫШКА

Каталожный номер:LW520G.10.2.2-3

Комплект:1

Примечание:

№ на схеме:25

Наименование:ОПОРА

Каталожный номер:LW520G.10.2.1

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПЕРЕДНЯЯ ПЛАСТИНА

Каталожный номер:LW560F.10-1

Комплект:1

Примечание:

№ на схеме:27

Наименование:ПРОКЛАДКА

Каталожный номер:Z5G(V).10-1

Комплект:12

Примечание:

№ на схеме:28

Наименование:ПЛАСТИНА

Каталожный номер:Z5G(V).10-2

Комплект:6

Примечание:

№ на схеме:29

Наименование:ШАЙБА 16

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:30

Наименование:БОЛТ М16х90

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:31

Наименование:БОЛТ М10х16

Каталожный номер:GB5783-86

Комплект:8

Примечание:
