ГИДРАВЛИЧЕСКИЙ МАСЛЯНЫЙ БАК LW560F.7.1.13

ГИДРАВЛИЧЕСКИЙ МАСЛЯНЫЙ БАК LW560F.7.1.13

← ПРАВЫЙ ПОВОРОТНЫЙ ЦИЛИНДР Z5GH.7.2.6 ЦИЛИНДР НАКЛОНА →

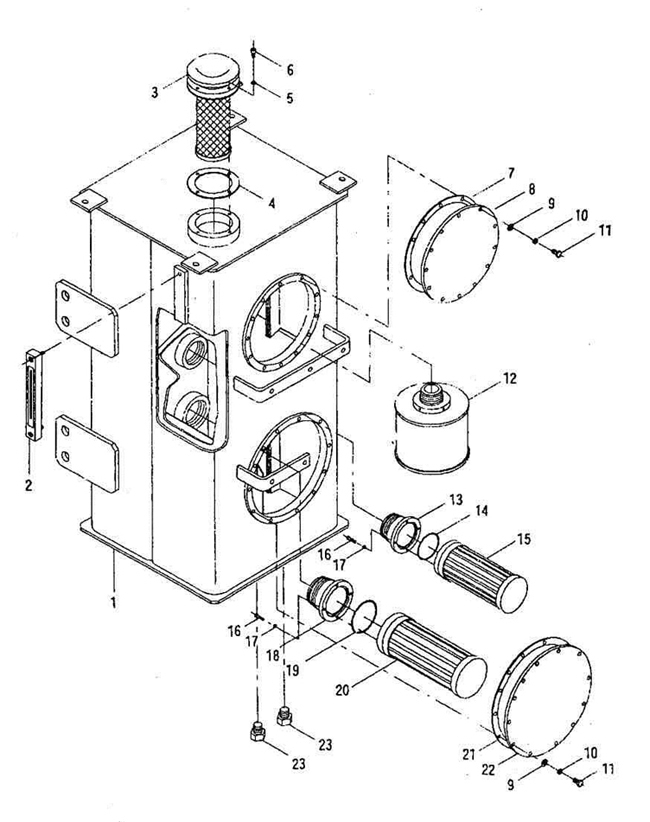

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:РЕЗЕРВУАР (БАК)
Каталожный номер:LW560F.7.1.13.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:УРОВЕНЬ
Каталожный номер:YWZ-250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:УЗЕЛ ВОЗДУШНОГО ФИЛЬТРА
Каталожный номер:ZL40 (X) .1.3.5A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ШАЙБА
Каталожный номер:ZL40.1.3-8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:СТОПОРНАЯ ШАЙБА 8
Каталожный номер:GB93-87
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:ВИНТ М816
Каталожный номер:GB65-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ПРОКЛАДКА
Каталожный номер:ZL50E.7.3-5A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:КРЫШКА
Каталожный номер:ZL50E.7.3-4A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:ШАЙБА 10
Каталожный номер:GB97.1-85
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:СТОПОРНАЯ ШАЙБА 10
Каталожный номер:GB93-87
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:БОЛТ M8х25
Каталожный номер:GB5781-86
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:УЗЕЛ ФИЛЬТРА
Каталожный номер:LW560F.7.1.13.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ I
Каталожный номер:ZL50E.7.3.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:КОЛЬЦО 69х3.55
Каталожный номер:GB3452.1-1992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:УЗЕЛ ФИЛЬТРА
Каталожный номер:WU-400X100F-J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:ВИНТ М6х25
Каталожный номер:GB65-85
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:СТОПОРНАЯ ШАЙБА 6
Каталожный номер:GB93-87
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ II
Каталожный номер:ZL50E.7.3.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:КОЛЬЦО 82.5х3.55
Каталожный номер:GB3452.1-1992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:УЗЕЛ ФИЛЬТРА
Каталожный номер:WU-630X100F-J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:ПРОКЛАДКА
Каталожный номер:ZL50E.7.3-3A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:КРЫШКА
Каталожный номер:ZL50E.7.3-2A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:БОЛТ М16х25
Каталожный номер:GB5783-86
Комплект:2
Примечание:
