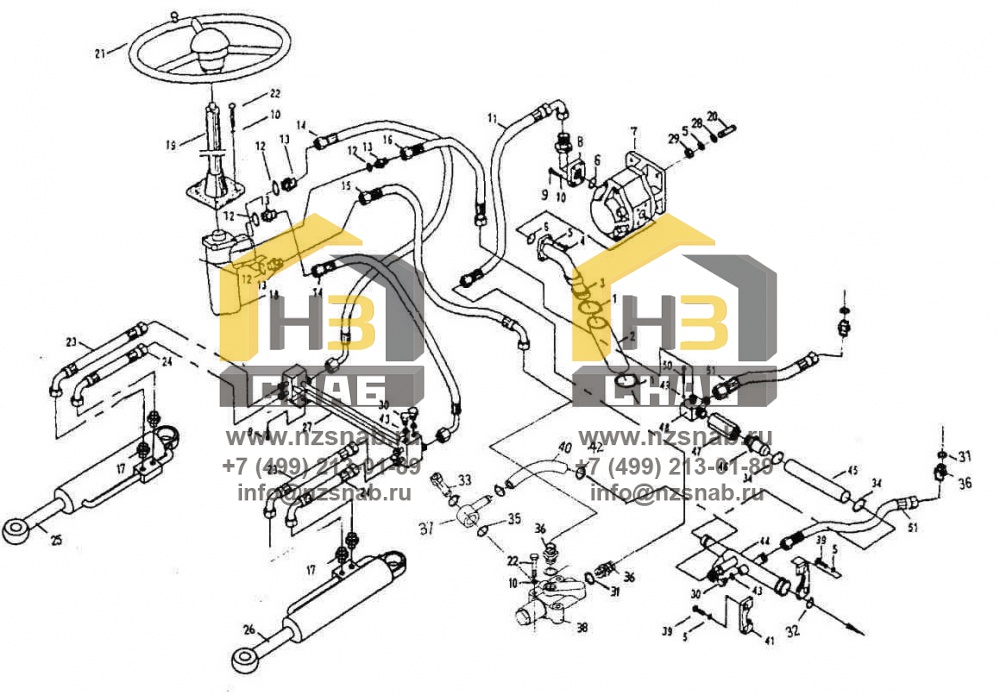

ГИДРАВЛИЧЕСКАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ LW560F.7.2

← УПРАВЛЯЮЩИЙ КЛАПАН DF32.2C ЭЛЕМЕНТ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ B221-E800C →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ЗАЖИМ 75-80

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:

№ на схеме:2

Наименование:ШЛАНГ

Каталожный номер:ZL50E.7.2-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:ВХОДНАЯ МАСЛЯНАЯ ТРУБА

Каталожный номер:ZL50E.7.2.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:БОЛТ М12х35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:СТОПОРНАЯ ШАЙБА 12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:6

Наименование:КОЛЬЦО 40х3.55

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:

№ на схеме:7

Наименование:ШЕСТЕРЕННЫЙ НАСОС РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:CBGJ2080

Комплект:1

Примечание:

№ на схеме:8

Наименование:СОЕДИНЕНИЕ

Каталожный номер:LFS11/4/25S

Комплект:1

Примечание:

№ на схеме:9

Наименование:БОЛТ М10х35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:10

Наименование:СТОПОРНАЯ ШАЙБА 10

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:11

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.7

Комплект:1

Примечание:

№ на схеме:12

Наименование:ШАЙБА

Каталожный номер:ED20X1.5

Комплект:4

Примечание:

№ на схеме:13

Наименование:СОЕДИНЕНИЕ

Каталожный номер:LW560F.7.2.11

Комплект:4

Примечание:

№ на схеме:14

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.9

Комплект:2

Примечание:

№ на схеме:15

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.3

Комплект:1

Примечание:

№ на схеме:16

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.10

Комплект:1

Примечание:

№ на схеме:17

Наименование:СОЕДИНЕНИЕ

Каталожный номер:I15LM18X1.5ED

Комплект:4

Примечание:

№ на схеме:18

Наименование:КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:BZZ-E800C

Комплект:1

Примечание:

№ на схеме:19

Наименование:КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:FZ2-750-HEaF

Комплект:1

Примечание:

№ на схеме:20

Наименование:БОЛТ М12х35

Каталожный номер:GB899-88

Комплект:4

Примечание:

№ на схеме:21

Наименование:ОБОЙМА ПОДШИПНИКА

Каталожный номер:Z3.9.18

Комплект:1

Примечание:

№ на схеме:22

Наименование:БОЛТ М10х60

Каталожный номер:GB5782-86

Комплект:7

Примечание:

№ на схеме:23

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.1

Комплект:2

Примечание:

№ на схеме:24

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.2

Комплект:2

Примечание:

№ на схеме:25

Наименование:ЛЕВЫЙ ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:Z5GH.7.2.12

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПРАВЫЙ ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:Z5GH.7.2.6

Комплект:1

Примечание:

№ на схеме:27

Наименование:СОЕДИНИТЕЛЬНЫЙ БЛОК

Каталожный номер:LW560F.7.2.4.1

Комплект:1

Примечание:

№ на схеме:28

Наименование:ШАЙБА 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:29

Наименование:ГАЙКА M12

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:30

Наименование:ЗАГЛУШКА М14х1.5

Каталожный номер:JB1000-77

Комплект:2

Примечание:

№ на схеме:31

Наименование:ШАЙБА

Каталожный номер:ED27X2

Комплект:4

Примечание:

№ на схеме:32

Наименование:КОЛЬЦО 61.5х3.55

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:

№ на схеме:33

Наименование:БОЛТ

Каталожный номер:ZL50E.7.2-12

Комплект:1

Примечание:

№ на схеме:34

Наименование:ЗАЖИМ 35-40

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:

№ на схеме:35

Наименование:КОЛЬЦО 35х3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:36

Наименование:СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ

Каталожный номер:LW560F.7.2.5

Комплект:4

Примечание:

№ на схеме:37

Наименование:ТРУБА

Каталожный номер:ZL50E.7.2.12

Комплект:1

Примечание:

№ на схеме:38

Наименование:КЛАПАН ПОДДЕРЖАНИЯ ПОСТОЯННОЙ СКОРОСТИ ПРОТЕКАНИЯ ЖИДКОСТИ

Каталожный номер:FLD-F60H

Комплект:1

Примечание:

№ на схеме:39

Наименование:БОЛТ М12х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:40

Наименование:ЗАЖИМ 28-32

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:

№ на схеме:41

Наименование:ФЛАНЕЦ

Каталожный номер:ZL50E.7.1.24-1

Комплект:1

Примечание:

№ на схеме:42

Наименование:ШЛАНГ

Каталожный номер:ZL50E.7.2-7

Комплект:1

Примечание:

№ на схеме:43

Наименование:ШАЙБА 14

Каталожный номер:Q/SC1294-2000

Комплект:1

Примечание:

№ на схеме:44

Наименование:ТРУБА

Каталожный номер:LW560F.7.2.6.1

Комплект:1

Примечание:

№ на схеме:45

Наименование:ШЛАНГ

Каталожный номер:ZL50E.7.2D-3

Комплект:1

Примечание:

№ на схеме:46

Наименование:СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ

Каталожный номер:ZL50E.7.2D-4

Комплект:1

Примечание:

№ на схеме:47

Наименование:КОНТРОЛЬНЫЙ КЛАПАН

Каталожный номер:CIT06-50-50

Комплект:1

Примечание:

№ на схеме:48

Наименование:СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ

Каталожный номер:LW560F.7.2.12

Комплект:1

Примечание:

№ на схеме:49

Наименование:СТОПОРНАЯ ШАЙБА 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:50

Наименование:БОЛТ M8х55

Каталожный номер:GB5780-86

Комплект:4

Примечание:

№ на схеме:51

Наименование:ШЛАНГ

Каталожный номер:LW560F.7.2.8

Комплект:2

Примечание:
