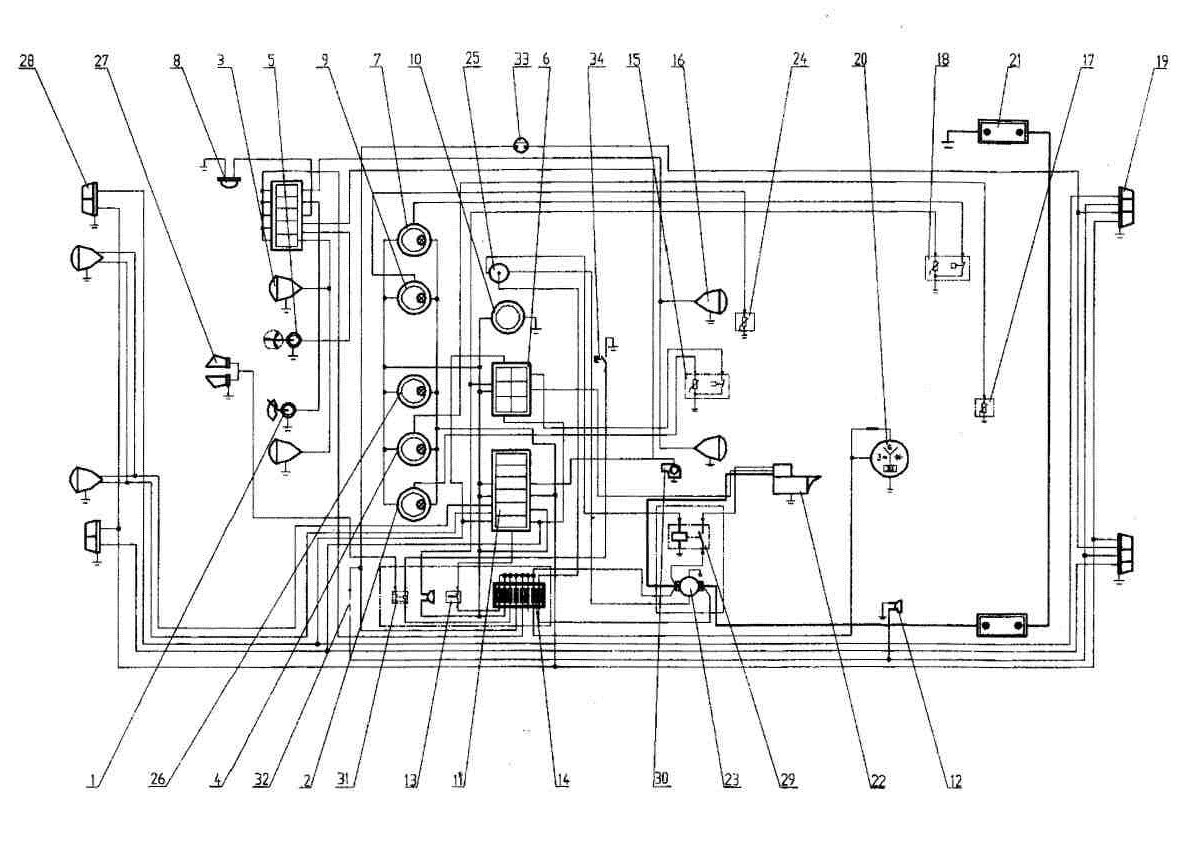

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА LW560F.11

← РАБОЧЕЕ ОБОРУДОВАНИЕ ШЕСТЕРЕННЫЙ НАСОС P7200-F160 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ДВОРНИКИ

Каталожный номер:ZD2312-24V

Комплект:1

Примечание:

№ на схеме:2

Наименование:ИНДИКАТОР ДАВЛЕНИЯ МАСЛА

Каталожный номер:YY242 III-2К

Комплект:1

Примечание:

№ на схеме:3

Наименование:РАБОЧАЯ ЛАМПА

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:ИНДИКАТОР ТЕМПЕРАТУРЫ ВОДЫ

Каталожный номер:SW2401

Комплект:1

Примечание:

№ на схеме:5

Наименование:ВЕНТИЛЯТОР

Каталожный номер:ZDS-200

Комплект:1

Примечание:

№ на схеме:6

Наименование:БЛОК ИНДИКАТОРОВ

Каталожный номер:XLS.001.006

Комплект:1

Примечание:

№ на схеме:7

Наименование:ИНДИКАТОР ДАВЛЕНИЯ ВОЗДУХА

Каталожный номер:QY2401

Комплект:1

Примечание:

№ на схеме:8

Наименование:ГЛАВНАЯ ЛАМПА

Каталожный номер:CS130

Комплект:1

Примечание:

№ на схеме:9

Наименование:ИНДИКАТОР ТЕМПЕРАТУРЫ МАСЛА

Каталожный номер:YW2401

Комплект:1

Примечание:

№ на схеме:10

Наименование:ТАЙМЕР

Каталожный номер:700RN1248D2060A

Комплект:1

Примечание:

№ на схеме:11

Наименование:ПЕРЕКЛЮЧАТЕЛЬ

Каталожный номер:JK932-530F

Комплект:1

Примечание:

№ на схеме:12

Наименование:ПРЕДУПРЕДИТЕЛЬНЫЙ ГУДОК

Каталожный номер:FM211

Комплект:2

Примечание:

№ на схеме:13

Наименование:ПРОБЛЕСКОВЫЙ МАЯЧОК

Каталожный номер:SG227B

Комплект:1

Примечание:

№ на схеме:14

Наименование:БЛОК ПРЕДОХРАНИТЕЛЕЙ

Каталожный номер:BX508

Комплект:1

Примечание:

№ на схеме:15

Наименование:ДАТЧИК ДАВЛЕНИЯ МАСЛА

Каталожный номер:YG6221C

Комплект:1

Примечание:

№ на схеме:16

Наименование:ЗАДНЯЯ ЛАМПА

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ

Каталожный номер:18WZ001

Комплект:1

Примечание:

№ на схеме:18

Наименование:ДАТЧИК ДАВЛЕНИЯ МАСЛА

Каталожный номер:YG6221E

Комплект:1

Примечание:

№ на схеме:19

Наименование:ЗАДНЯЯ СИГНАЛЬНАЯ ЛАМПА

Каталожный номер:XH8-2L2

Комплект:2

Примечание:

№ на схеме:20

Наименование:ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА

Каталожный номер:JFZ2405

Комплект:1

Примечание:

№ на схеме:21

Наименование:БАТАРЕЯ

Каталожный номер:6-QA-180

Комплект:2

Примечание:

№ на схеме:22

Наименование:СТАРТЕР

Каталожный номер:QD2827DE

Комплект:1

Примечание:

№ на схеме:23

Наименование:ПЕРЕКЛЮЧАТЕЛЬ

Каталожный номер:DK2312A

Комплект:1

Примечание:

№ на схеме:24

Наименование:ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА

Каталожный номер:18WGM001

Комплект:1

Примечание:

№ на схеме:25

Наименование:КЛЮЧ

Каталожный номер:JK424

Комплект:1

Примечание:

№ на схеме:26

Наименование:ВОЛЬТМЕТР

Каталожный номер:DY2401

Комплект:1

Примечание:

№ на схеме:27

Наименование:РОЖОК (КЛАКСОН)

Каталожный номер:DL50G (D)-24

Комплект:1

Примечание:

№ на схеме:28

Наименование:ПЕРЕДНЯЯ ЛАМПА

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:29

Наименование:ПУСКОВОЕ РЕЛЕ

Каталожный номер:JN3A-24V

Комплект:1

Примечание:

№ на схеме:30

Наименование:НАГРЕВАТЕЛЬ (ПЕЧКА)

Каталожный номер:BJ/124

Комплект:1

Примечание:

№ на схеме:31

Наименование:РЕЛЕ КЛАКСОНА

Каталожный номер:LJ41

Комплект:1

Примечание:

№ на схеме:32

Наименование:ОБРАТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Каталожный номер:JK613B

Комплект:1

Примечание:

№ на схеме:33

Наименование:ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА

Каталожный номер:JN150

Комплект:1

Примечание:

№ на схеме:34

Наименование:КНОПКА КЛАКСОНА

Каталожный номер:

Комплект:1

Примечание:
