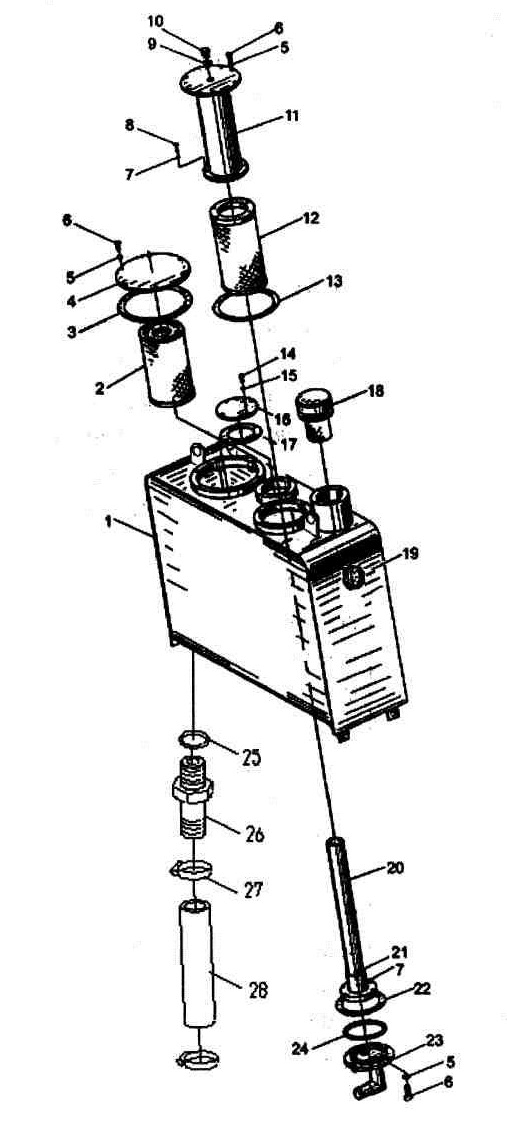

Узел гидравлического бака

← Цилиндр наклона Рабочее устройство →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак

Каталожный номер:330E.10.4.1 A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Фильтр в сборке

Каталожный номер:Z3.10.6.4A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:Z3.10.6A-5

Комплект:1

Примечание:

№ на схеме:4

Наименование:Фланец

Каталожный номер:Z3.10.6-6A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Стопорная шайба

Каталожный номер:GB93-87

Комплект:22

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:GB5781-86

Комплект:18

Примечание:

№ на схеме:7

Наименование:Стопорная шайба

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:JB 1102-77

Комплект:1

Примечание:

№ на схеме:10

Наименование:Заглушка

Каталожный номер:JB 1000-77

Комплект:1

Примечание:

№ на схеме:11

Наименование:Крышка

Каталожный номер:Z3.10.6A.2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Фильтр в сборке

Каталожный номер:Z3.10.6A.4

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:Z3.10.6A-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:16

Наименование:Крышка

Каталожный номер:Z3.10.6A-3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:Z3.10.6A-4

Комплект:1

Примечание:

№ на схеме:18

Наименование:Масляный фильтр

Каталожный номер:ZL40(X).1.3.5A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Указатель уровня

Каталожный номер:YB-M42xl.5

Комплект:1

Примечание:

№ на схеме:20

Наименование:Стык

Каталожный номер:Z3.10.6A.3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:23

Наименование:Стык

Каталожный номер:Z3.10.6A.5

Комплект:1

Примечание:

№ на схеме:24

Наименование:Круглое кольцо

Каталожный номер:GB 1235-76

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:Q/SC 1294-2000

Комплект:1

Примечание:

№ на схеме:26

Наименование:Стык

Каталожный номер:LW330F. 10.21

Комплект:1

Примечание:

№ на схеме:27

Наименование:Зажим

Каталожный номер:JB3616.1-1984

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шланг

Каталожный номер:LW330F. 10-1

Комплект:1

Примечание:
