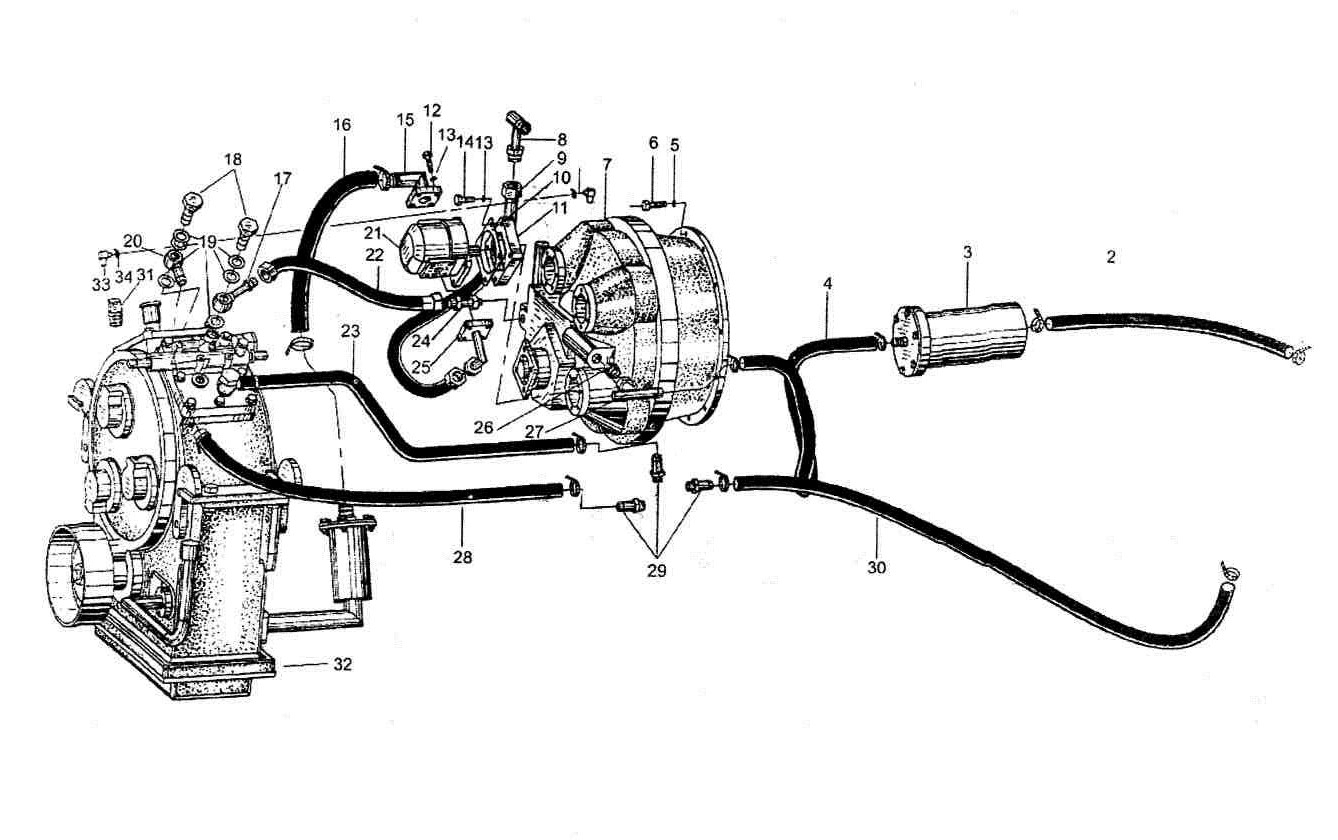

Система коробки передач и преобразователя

Каталожный номер:Z3.3-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Масляный фильтр

Каталожный номер:Z3.3.6

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:Z3.3-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:6

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:7

Наименование:Преобразователь крутящего момента

Каталожный номер:YJ315X

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:LW330F.3.1

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:LW330F.3.7

Комплект:1

Примечание:

№ на схеме:10

Наименование:Бумажная подкладка

Каталожный номер:Z3.3-15

Комплект:1

Примечание:

№ на схеме:11

Наименование:Стыковой фланец

Каталожный номер:Z3.3-11

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:GB5782-86

Комплект:8

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:14

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:15

Наименование:Входной фланец

Каталожный номер:LW330F.3.6

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:Z3.3-4

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:LW330F.3.4

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:Z3.3-10

Комплект:3

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:JB982-77

Комплект:9

Примечание:

№ на схеме:20

Каталожный номер:Z3.3.11

Комплект:2

Примечание:

№ на схеме:21

Наименование:Насос

Каталожный номер:CB32

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:LW330F.3.5

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:Z3.3-6

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:LW330F.3.2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Выходной фланец

Каталожный номер:LW330F.3.3

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:Z3.3-7A

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:Z3.3.8

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:Z3.3-8

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:Z3.3-19

Комплект:3

Примечание:

№ на схеме:30

Каталожный номер:Z3.3-5

Комплект:1

Примечание:

№ на схеме:31

Наименование:Заглушка

Каталожный номер:Z5G.1.3-5

Комплект:1

Примечание:

№ на схеме:32

Наименование:Коробка передач

Каталожный номер:BS428

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:Z3.3.16-1

Комплект:2

Примечание:

№ на схеме:34

Наименование:Обод

Каталожный номер:JB3616.1-1984

Комплект:4

Примечание:

№ на схеме:35
