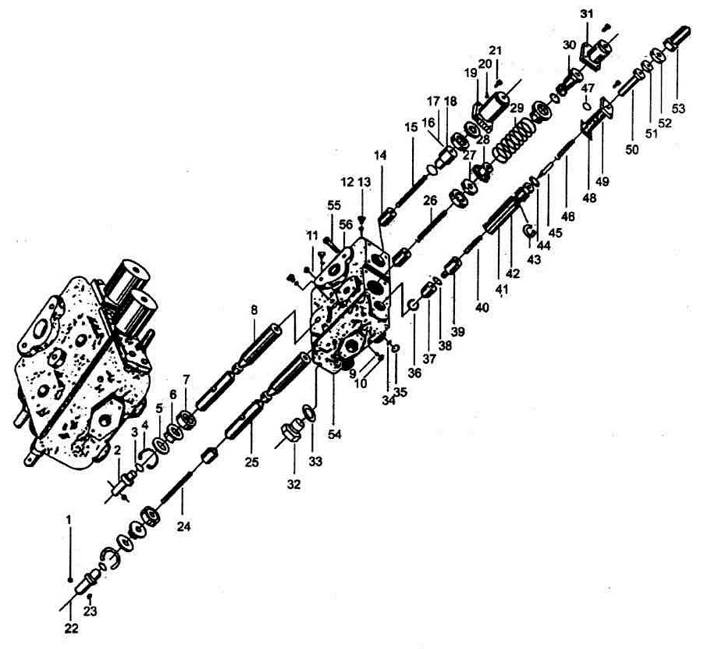

Блок клапана управления

Каталожный номер:GB 1235-76

Комплект:4

Примечание:

№ на схеме:4

Наименование:Пружинный зажим

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:GB 1235-76

Комплект:2

Примечание:

№ на схеме:7

Наименование:Каркасный маслоуплотнитель

Каталожный номер:SG35x56xl2

Комплект:4

Примечание:

№ на схеме:8

Наименование:Плунжер подъемного цилиндра

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:GB 1235-76

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:12

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:13

Каталожный номер:GB 1235-76

Комплект:3

Примечание:

№ на схеме:14

Наименование:Плунжер стопорного насоса

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:15

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шаровая опора

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:17

Каталожный номер:GB308-64

Комплект:1

Примечание:

№ на схеме:18

Наименование:Гнездо пружины

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:Втулка позиционирования

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Стопорная шайба

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:GB5780-86

Комплект:12

Примечание:

№ на схеме:22

Наименование:Шпонка

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:23

Наименование:Стопорная шайба

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Плунжер наклона

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:28

Наименование:Гнездо пружины с сальником

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:29

Наименование:Обратная пружина

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:30

Наименование:Гнездо пружины

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:Крышка на конце

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:33

Каталожный номер:GB 1235-76

Комплект:3

Примечание:

№ на схеме:34

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:35

Наименование:Гайка

Каталожный номер:GB41-86

Комплект:4

Примечание:

№ на схеме:36

Наименование:Пружинный зажим

Каталожный номер:GB895-67

Комплект:1

Примечание:

№ на схеме:37

Наименование:Шток выпускного клапана

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:GB 1235-76

Комплект:1

Примечание:

№ на схеме:39

Наименование:Плунжер

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:41

Наименование:Штырь

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:42

Наименование:Втулка предохранительного клапана

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:GB 1235-76

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:Шток настраиваемого клапана

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:46

Наименование:Гнездо клапана

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:48

Наименование:Подкладки

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:49

Наименование:Уплотнение пружины

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:50

Наименование:Настроечный винт

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:51

Наименование:Гайка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:52

Наименование:Шайба

Каталожный номер:GB 1235-76

Комплект:2

Примечание:

№ на схеме:53

Наименование:Стопорная гайка

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:54

Наименование:Корпус клапана

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:55

Наименование:Болт

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:56
