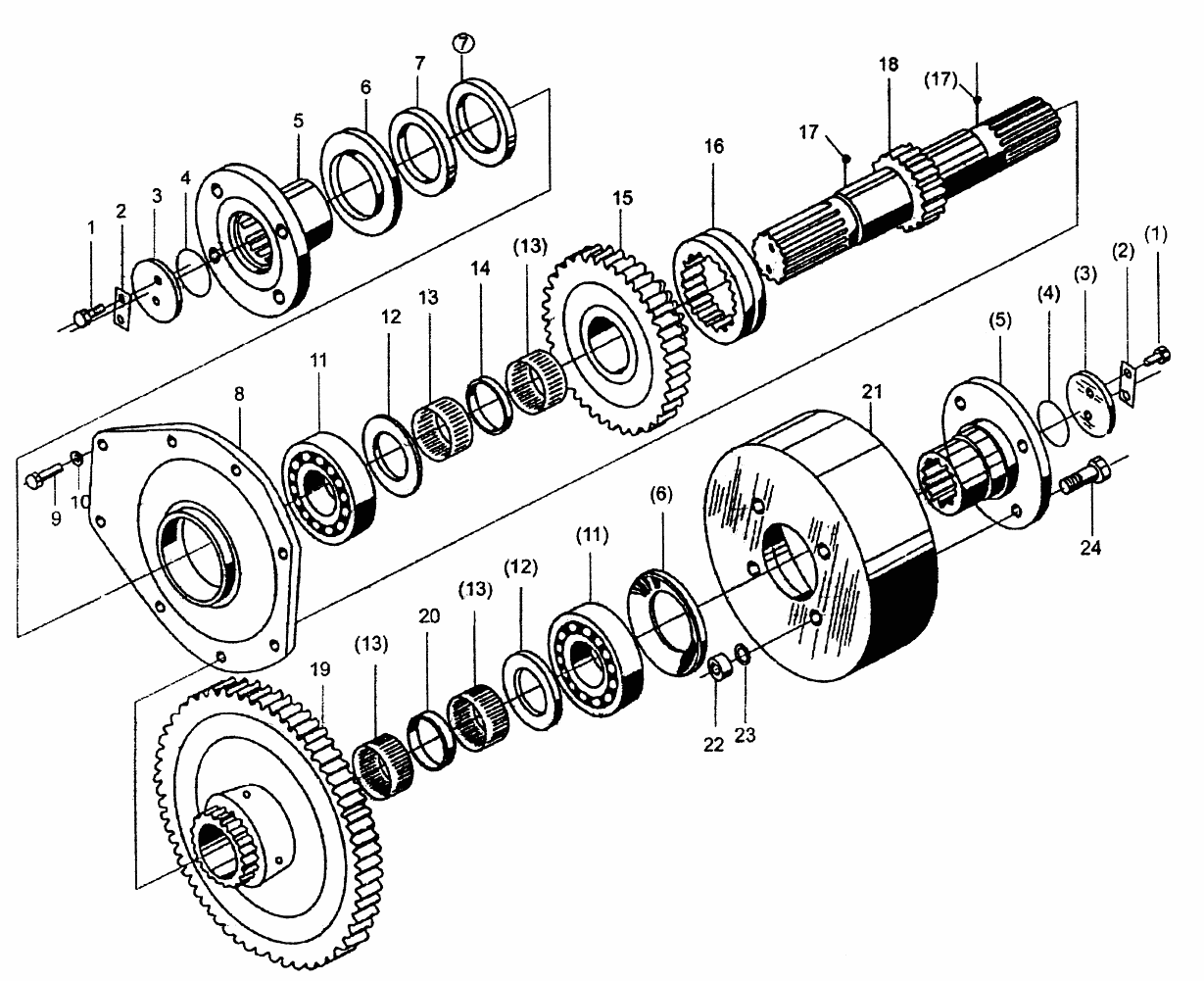

Выходной вал

← Средний вал Ручной тормоз →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:2

Наименование:Стопорная пластина

Каталожный номер:ZL20-030077

Комплект:2

Примечание:

№ на схеме:3

Наименование:Пластина

Каталожный номер:ZL20-030078

Комплект:2

Примечание:

№ на схеме:4

Наименование:Круглое кольцо

Каталожный номер:Q26-01

Комплект:2

Примечание:

№ на схеме:5

Наименование:Фланец

Каталожный номер:ZL20-030013

Комплект:2

Примечание:

№ на схеме:6

Наименование:Пыленепроницаемая чашка

Каталожный номер:ZL20-030030

Комплект:2

Примечание:

№ на схеме:7

Наименование:Масляное уплотнение

Каталожный номер:HG4-335-66

Комплект:4

Примечание:

№ на схеме:8

Наименование:Концевое уплотнение

Каталожный номер:ZL20-030071

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:11

Наименование:Шарикоподшипник

Каталожный номер:GB276-89

Комплект:2

Примечание:

№ на схеме:12

Наименование:Стопорное кольцо

Каталожный номер:ZL20-030010A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Игольчатый клапан

Каталожный номер:SF-15530

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шестерня

Каталожный номер:ZL20-030009X1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Втулка шестерни

Каталожный номер:ZL20-030019

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шаровая опора

Каталожный номер:GB308-89

Комплект:2

Примечание:

№ на схеме:17

Наименование:Выходной вал

Каталожный номер:ZL20-030072A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шестерня

Каталожный номер:ZL20-030021X1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Барабан ручного насоса

Каталожный номер:ZL20-030029

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка

Каталожный номер:GB6175-86

Комплект:4

Примечание:

№ на схеме:21

Наименование:Стопорная шайба

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:22

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:4

Примечание:
