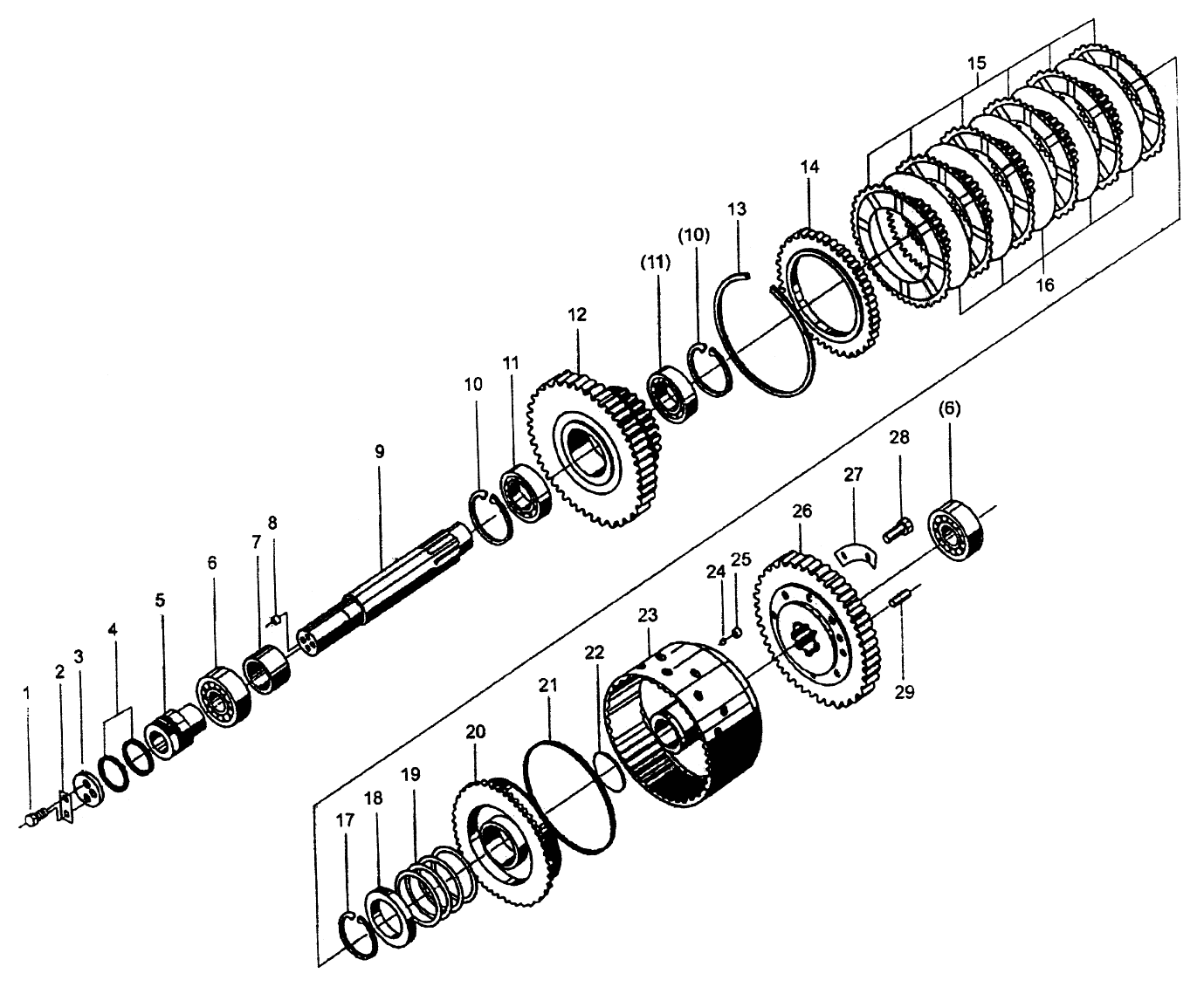

Обратный вал

← Входной вал Средний вал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:2

Наименование:Стопорная пластина

Каталожный номер:ZL20-032001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пластина

Каталожный номер:ZL20-032002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Поршневое кольцо

Каталожный номер:CA10-3509164A

Комплект:2

Примечание:

№ на схеме:5

Наименование:Поршень

Каталожный номер:ZL20-032003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Роликоподшипник

Каталожный номер:GB297-86

Комплект:2

Примечание:

№ на схеме:7

Наименование:Втулка

Каталожный номер:ZL20-0360001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Заглушка

Каталожный номер:ZL20-032009

Комплект:1

Примечание:

№ на схеме:9

Наименование:Вал

Каталожный номер:ZL20-036003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Пружинящее стопорное кольцо

Каталожный номер:GB893-86

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шарикоподшипник

Каталожный номер:GB276-89

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шестерня

Каталожный номер:ZL20-036002X1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Пружинящее стопорное кольцо

Каталожный номер:ZL20-032101

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо шестерни

Каталожный номер:ZL20-032102

Комплект:1

Примечание:

№ на схеме:15

Наименование:Диск сцепления (внешний)

Каталожный номер:ZL20-032104

Комплект:6

Примечание:

№ на схеме:16

Наименование:Диск сцепления (внутренний)

Каталожный номер:ZL20-032103

Комплект:5

Примечание:

№ на схеме:17

Наименование:Пружинящее стопорное кольцо

Каталожный номер:GB894.2-86

Комплект:1

Примечание:

№ на схеме:18

Наименование:Гнездо пружины

Каталожный номер:ZL20-032110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Пружина

Каталожный номер:ZL20-032108

Комплект:1

Примечание:

№ на схеме:20

Наименование:Поршень

Каталожный номер:ZL20-032106

Комплект:1

Примечание:

№ на схеме:21

Наименование:Уплотнительное кольцо

Каталожный номер:ZL20-032107

Комплект:1

Примечание:

№ на схеме:22

Наименование:Круглое кольцо

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:23

Наименование:Картер сцепления

Каталожный номер:ZL20-032105

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шаровая пята

Каталожный номер:GB308-89

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гнездо

Каталожный номер:ZL20-032109

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шестерня

Каталожный номер:ZL20-036004X1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Стопорная пластина

Каталожный номер:ZL20-032006

Комплект:4

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:29

Наименование:Штырь

Каталожный номер:GB119-86

Комплект:2

Примечание:
